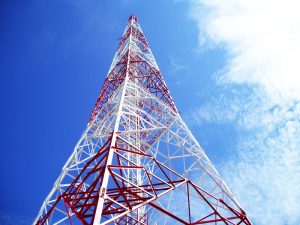

دکل های خودایستا دکل هایی هستند که دارای ۳ یا ۴ پایه بوده ، معمولا با شیب مشخصی بالا میروند،

پایه ها با اعضای خرپائی به هم متصل میشوند، این نوع دکل توانایی نگهداری انواع آنتن ها و همچنین تحمل نیروی بادهای متفاوت وارد بر دکل را داراست.

هر سکشن دکل معمولا  ۶ متر میباشد. مبنای طراحی دکل ها نوع و تعداد آنتنی است که روی آن قرار میگیرد و همچنین سرعت باد منطقه نصب دکل.

تمام قطعات دکل بر اساس نقشه ساخت آنها به طور مجزا ساخته و برای جلوگیری از خوردگی و زنگ زدگی گالوانیزه گرم میشوند

و این قطعات با توجه به نقشه نصبی که همراه دکل موجود است به آسانی به هم متصل میشوند.

دکل ها به دو دسته سه پایه و چهار پایه تقسیم میشوند.

اطلاعات بیشتر در مورد دکل های خودایستا

انواع دکل های خودایستاخصوصیات قطعات در انواع دکل خود ایستادکل خودایستا
انواع دکل های خودایستا

انواع دکل های خود ایستا

  • دکل خودایستا سه پایه
  • دکل خودایستا چهار پایه



دکل خودایستا سه پایه لوله نبشی:

پایه های آن لوله و اجزای داخلی دکل نبشی میباشد، اتصال سکشن ها به صورت فلنچی میباشد، برای اتصال اجزای داخلی دکل به پایه دکل قطعات از طریق جوش و پیچ و مهره در دکل بهم متصل میشنود.

دکل خودایستا سه پایه تمام نبشی:

تمام اجزای دکل از نبشی تشکیل شده است. پایه های دکل به صورت نبشی ۶۰ درجه میباشد و کلیه اتصالات به وسیله پیچ و مهره می باشند.



دکل خودایستا چهارپایه:

تمام اجزای آن نبشی می باشند و هر پایه نبشی ۹۰ درجه می باشد و قطعات به وسیله پیچ و مهره به یکدیگر متصل می شوند.

این نوع دکلها قابلیت تحمل تعداد آنتن زیاد با سطح بادخور بالا را دارند.



خصوصیات قطعات در انواع دکل خود ایستا

خصوصیات قطعات در انواع دکل خود ایستا

کلیه دکل ها از جمله دکل خود ایستا ۴ پایه به صورت قطعات و اجزای از پیش ساخته شده هستند. که این قطعات میتوانند به راحتی بهم مونتاژ شوند.

موادی که در این قطعات استفاده می شود معمولا از فولاد ST37 می باشد.

برای مقاومت بیشتر بعضی از قطعات خاص از فولاد ST44 یا ST52 استفاده میشود.

برای طراحی فونداسیون دکل‌های مخابراتی میزان فشار وارد شده دکل بر فونداسیون و همچنین نوع خاک محل نصب دارای اهمیت میباشد.

قطعات این دکل از هم جدا می باشد و به صورت مجزا ساخته می شوند.

سپس برای جلوگیری از زنگ زدگی و خوردگی توسط گالوانیزه گرم پوشش داده میشود.

نصب قطعات این دکل آسان میباشد و میتوان با استفاده از نقشه ای که همراه قطعات است.

به راحتی آنها را بهم متصل نمود. پیچ و مهره‌های دکل‌ها اغلب از نوع پیچهای مقاوم گرید ۸٫۸ بوده و به صورت گالوانیزه گرم استفاده می شود.

دکل خودایستا

فونداسیون عمقی:

در دکل‌ های خود ایستا بدلیل بروز کشش در یکی از پایه‌ها به صورت پاشنه‌ ای و در دکل‌ های مونوپل بدلیل بروز گشتاور زیاد در پای دکل به صورت شمعی طرح می‌ شود.

به دلیل مشکلات حفاری در زمین های سنگی فونداسیون ها به صورت گسترده و سطحی طراحی می شود.

که بتواند گشتاور ناشی از واژگونی را به دلیل جرم بالای خود تحمل کنند.

طبق نقشه موجود تمام قطعات و اجزای دکل به صورت مجزا ساخته شده اند. و برای جلوگیری از زنگ زدگی و خوردگی این قطعات را با گالوانیزه گرم پوشش می دهند. پیچ و مهره‌های دکل‌ها معمولا از نوع پیچهای مقاوم گرید ۸٫۸ می باشد.

با توجه به شرایط محل نصب دکل خود ایستا ۳ پایه، نصب این نوع دکل ها با جرثقیل یا به وصورت دستی انجام می شود.

دکل خود ایستا ۳ پایه لوله نبشی
دکل خود ایستا ۳ پایه تمام نبشی
دکل خود ایستا ۴ پایه
دکل خود ایستا ICB
دکل خود ایستا RDS
دکل خود ایستا NB

نکته !

آئین‌نامه‌ها و استانداردهای استفاده از دکل خود ایستا

  1. آئین نامه ۲۸۰۰ ایران
  2. آئین نامه فولاد AISC
  3. استاندارد طراحی دکل‌های مخابراتی EIA-RS-222-f
