نصب دکل خودایستا

در این پست از سایت پارس دکل میخواهیم در مورد نصب دکل خودایستا توضیح بپردازیم

نصب دکل خودایستا چگونه است

قبل تر با شما در رابطه با نصب دکل مهاری و چگونگی نصب آن بر روی فونداسیون دکل با شما صحبت کردیم . امروز قصد داریم در رابطه با نصب دکل خودایستا ، شرایط و نحوه آن برای شما بگوییم . و در انتها در باره ریگلاژ دکل و آچار کشی نهایی خواهید خواند . امید است این مطلب برای شما همراهان عزیز و دوستانی که به تازگی وارد صنعت دکل شده اند . و علاقه مند یادگیری در رابطه با دکل های مخابراتی هستن مفید واقع گردد .

تفاوت نصب دکل مهاری و دکل خودایستا

در نصب دکل خودایستا بر خلاف نصب دکل مهاری که سکشن های مهاری تک تک به وسیله جیمپل به بالای دکل حمل میشد . ( به روش های متفاوت : حمل توسط نصاب ، به کمک جرثقیل و یا شاید با هلی کوپتر ) . در نصب دکل خودایستا اولین فاز کار این است . که ابتدا کل دکل رو زمین به صورت افقی مونتاژ میشود . و سپس با کمک جرثقیل دکل عمود میشود . در این مرحله نصابان دکل خودایستا پایه های دکل را بر روی فونداسیون دکل که از قبل تعبیه شده است نصب میکنند .

دفترچه راهنمای نصب دکل خودایستا

در نصب دکل خودایستا به دلیل وجود بیشمار قطعه ، معمولا دفترچه ای تعبیه میشود به نام دفترچه راهنمای نصب دکل خودایستا . نصاب دکل با مراجعه به این دفترچه و تطبیق شماره های مندرج بر روی قطعات ، شروع به نصب دکل میکند . و اما این شماره ها چگونه و چطور بدست می آیند ؟  برای داریافت جواب این سوال ادامه مطلب را مطالعه کنید .

محاسبه ساخت دکل خودایستا

همانطور که پیشتر از این نیز اشاره شده بود . ساخت هر دکل خودایستا منحصر به فرد می باشد . به این معنی که برای ساخت هر دکل خودایستا طراحی و محاسبه مجزایی انجام میگیرد . برای آشنایی با محاسبه و طراحی دکل این مطلب را مطالعه کنید .

همانطور که گفته شد در محاسبات منحصر به فرد برای تولید دکل در نرم افزار های مخصوص طراحی دکل ، هر قطعه از دکل خودایستا جداگانه محاسبه وزن و ابعاد میشود . این قطعات در نرم افزار طراحی به صورت تک تک قابل تفکیک می باشند . به همین دلیل به همان صورت در دفترچه هر قطعه با کد خاصی مشخص میشود . همان کد بر روی قطعه یا سکشن نیز درج میگردد . تا در هنگام نصب دکل خودایستا نصاب دکل به راحتی قطعات را اسمبل نماید .

فونداسیون دکل

همانطور که در نصب دکل مهاری نیز گفته شد . یکی از مهمترین ارکان نصب دکل ساخت فونداسیون مناسب برای جاگذاری دکل می باشد . که این مهم در مورد دکل های خودایستا به دلیل وزن بسیار بیشتر نصبت به سایر دکل ها از اهمیت بیشتری برخوردار می باشد . بنابراین پیش از شروع مراحل نصب نیاز است یک فونداسیون اصولی و مهندسی با بهترین کیفیت ساخته و مهیا شود .

در هنگام نصب دکل زمانی که جرثقیل کل دکل را بلند کرده نصابان با دست پایه های دکل را با دقت میزان میکنند تا به آرامی دکل بر جای خود قرار گیرد .

ریگلاژ دکل یا همان آچار کشی دکل :

مرحله مهم و نهایی در پروسه نصب دکل خودایستا رگلاژ دکل یا همان آچار کشی دکل می باشد . هرچند که دکل یک بار به صورت کامل بر روی زمین مونتاژ و آچار کشی شده است . اما جابجایی توسط جرثقیل باعث میشود پیچ ها و نقاط اتصال دچار لغزش های شده باشند . برای همین نیاز به این دارد که یک مرحله ریگلاژ دکل یه همان آچار کشی دکل مجدد انجام گیرد .

می توان این ریگلاژ دکل یا آچارکشی دکل را همان زمان انجام داد . و یا اینکه مانند برخی از نصابان دکل در بازه یک هفته تا ده روز گش از نصب کامل دکل ، مجددا به دکل مراجعه کرد . و عملیات رپگلاژ دکل و آچار کشی دکل را انجام داد . این تاخیر به منظور به اصطلاح جا افتادن دکل می باشد . در این مرحله از کار نصاب از بالا به پایین و یا از پایین به بالای دکل را شروع به آچارکشی می کند و تمام پیچ و مهره ها را مجددا سفت و محکم میکند .

امیدواریم از این مطلب استفاده برده باشید . همچنین یاوآوری میکنیم که شرکت پارس دکل با سالها تجربه در زمینه تولید دکل ( دکل خودایستا  ، دکل مهاری ، دکل منوپل ) علاوه بر ساخت دکل خدماتی مانند ساخت فونداسیون دکل و نصب دکل را با کیفیت بسیار عالی و قیمت مناسب توسط تیم فنی و کارشناس خود انجام میدهد . جهت کسب اطلاعات بیشتر در این زمینه با کارشناسان فروش دکل و مشاوره ما در شرکت تماس حاصل نمایید .

دکل خودایستا

در این مقاله از پارس دکل قصد دارم در مورد دکل خودایستا توضیح بدم

دکل مخابراتی چیست؟

دکل‌های مخابراتی دکل‌هایی هستند که برای مقاصد مخابراتی از قبیل نصب دیش‌های ماکروویو، آنتن‌های رادیو، آنتن‌های موبایل، آنتن‌های بیسیم و… استفاده می‌شود.

انواع دکل‌های مخابراتی

1) دکل‌های خودایستا
2) دکل‌های خودایستا چهارپایه
3) دکل‌های خودایستا سه پایه
4) دکل‌های مهاری
5) دکل‌های تک‌پایه
6) دکل‌های بازتابی

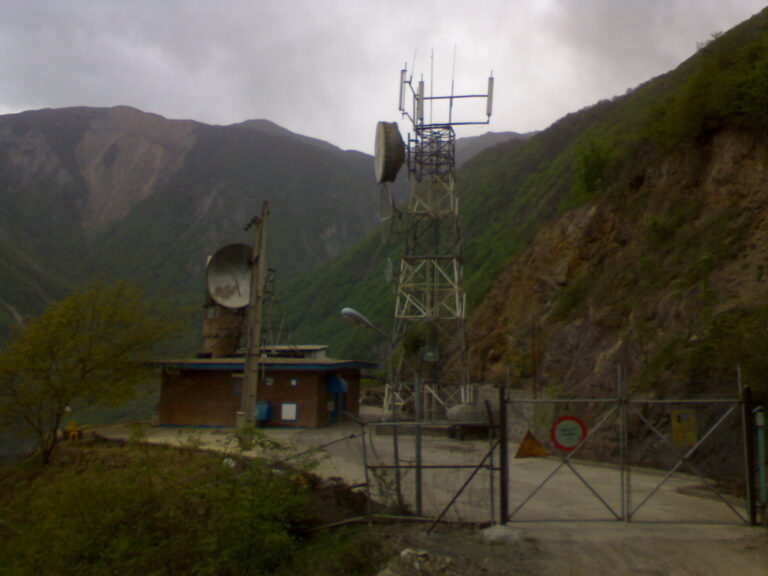

دکل‌های خودایستا

دکل‌های خودایستا اصطلاحاًْ به دکل‌هایی گفته می‌شود که دارای ۳ یا ۴ پایه بوده و پایه‌ها با اعضای خرپائی به هم متصل می‌شوند.

دکل‌های خودایستا چهارپایه

این نوع دکل‌ها به صورت چهار پایه بوده که معمولاًَ تمام قطعات دکل از نبشی ساخته می‌شود

که بوسیله پیچ و مهره به یکدیگر متصل م یشوند. این دکل‌ها برای بارهای زیاد و معمولاً برای ارتفاع‌های بلند تر از ۲۴ متر استفاده می‌شود.

دکل‌های خودایستا سه پایه

دکل‌های خودایستا سه پایه دکل‌هایی هستند که به صورت مشبک بوده و دارای سه پایه می‌باشد.

پایه‌ها اکثراًَ از لوله و اعضای داخلی به صورت خرپائی از نبشی ساخته می‌شود. در ساخت پایه‌ها از نبشی، نبشی ۶۰ درجه، میل گردهای توپر، پرفیل‌های خمکاری شده و… نیز استفاده می‌شود.

اعضای داخلی (بریس‌ها) از نبشی، لوله، میلگرد ساخته می‌شود. این نوع دکل‌ها برانصب آنتنهای ماکروویو، آنتنهایموبایل و بیسیم استفاده می‌شود.

دکل‌های مهاری

دکل‌های مهاری به دکل‌هایی گفته می‌شود که بوسیله سیم مهار به زمین یا تکیه گاه دیگری مهار گردد.

این نوع دکل‌ها به دلیل وزن پایین و سبکی وزن مزیت دارد و در مکان‌هایی که فضا به قدر کافی موجود باشد استفاده می‌گردد.

اغلب در شبکه تلفن همراه، رادیو و بیسیم و شبکه‌های رایانه‌ای مورد استفاده قرار می‌گیرد.

این دکل‌ها قابلیت نصب در پشت بام منازل و ادارات را داشته علاوه بر اینکه ارتفاع ساختمان به بلندی محل نصب آنتن‌ها کمک کرده در مناطق شهری مزیت فراوانی دارد.

این نوع دکل‌ها در صورتی که روی زمین نصب گردد نیاز به فضای زیادی جهت نصب سیم مهارها دارد.

به خاطر سبکی وزن، بهای این دکل‌ها کمتر از دکل‌های دیگر بوده و نصب آنها ساده و کم هزینه‌است.

این دکل‌ها بسته به ابعاد و نوع ساخت به جند دسته تقسیم می‌شوند

از انواع آن می‌توان به دکل‌های سری G اشاره کرد که با انواع G۲۵، G۳۵، G۴۵ تولید می‌شوند

این دکل‌ها به صورت سه ضلعی و به صورت سکشن‌های سه متری که پایه‌ها از لوله نمره ۳ بوده که به وسیله میل گردهای نمره ۸ یا ۱۰ به صورت خرپائی به هم متصل می‌شود

این دکل‌ها ابتدا توسط کارخانه دکل سازی ROHN کانادا تولید می‌شده

که اکنون در بعضی مواقع با نام این کارخانه شناخته می‌شوند. این نوع از دکل‌های مهاری با باربری بسیار کم بوده و تنها برای نصب آنتن‌های بی سیم یا دیش‌های کوچک اینترنت استفاده می‌گردد.

عدد مقابل G نشان دهنده عرض قاعده بخش‌ها به سانتیمتر می‌باشد. این دکل‌ها به دلیل سبکی بیشتر در پشت بام‌ها نصب می‌شوند و در هر ۹ متر به وسیله سیم مهار از سه جهت مهار می‌شوند.

دکل‌های تک‌پایه

دکل‌های تک‌پایه یا مونوپل به دکل‌هایی گفته می‌شود که به صورت تک‌پایه باشد. این دکل‌ها با مقاطع چند وجهی ساخته می‌شود.

این نوع دکل‌ها بر روی یک پایه استوار بوده و لنگر زیادی در پای دکل وجود دارد.

لرزش این دکل‌ها به تناسب بقیه دکل‌ها بیشتر می‌باشد.

این نوع دکل‌ها با توجه به فضای کمی که اشغال می‌کنند مد نظر قرار گرفته و در محیط‌های شهری که زمین از ارزش بالائی برخوردار است استفاده می‌شود.

ظرفیت باربری آنها محدود بوده و در اکثر مواقع تنها برای شبکه موبایل استفاده می‌شود.

این دکل‌ها تنها با جرثقیل نصب می‌شود بنا بر این در محلی باید نصب شود که امکان حرکت و نصب با جرثقیل وجود داشته باشد.

دکل‌های بازتابی

دکل‌های بازتابی یا پسیو رفلکتور دکل‌هایی هستند که به صورت آینه امواج رادیوئی را منعکس می‌کنند. در مناطقی که به دلیل عوارض طبیعی مانند کوه دکل‌ها برای انتقال امواج دچار مشکل شوند برای دور زدن کوه از این نوع دکل‌ها استفاده می‌کنند. این نوع دکل‌ها دارای پنل بزرگی بوده که زاویه آن قابل تنظیم می‌باشد.

دکل خود ایستا طرح ICB

تا حالا شده فکر کنید دکل خود ایستا طرح ICB یعنی چی؟ در این مقاله قصد توضیح داریم

در دکل ICB پایه های اصلی دکل از لوله بدون درز که به آن مانیسمان می گویند تشکیل شده است. این دکل یک نوع دکل خود ایستا ۳ پایه می باشد. اجزای داخلی دکل ICB ازمیلگرد تشکیل شده است. که این میلگرد ها به صورت خرپایی بین پایه های اصلی متصل شده اند. دکل ICB قابلیت جابه جایی دارد زیرا از فونداسیون از پیش ساخته شده برخودار می باشد. از دقت بالایی برای طراحی این نوع دکل استفاده شده است. و نصب آن آسان و سریع است زیرا دارای سکشن های یکپارچه می باشد. دکل ICB از ارتفاع ۲۴ تا ۳۶ متری در سکشن های ۶ متری با قاعده مثلثی طراحی و نصب شده اند. برای نصب دکل ICB از جرثقیل استفاده میشود. تمام اجزای دکل با گالوانیزه گرم پوشش داده شده است. تا از خوردگی و زنگ زدگی جلوگیری کند. پیچ و مهره‌های دکل‌ ICB معمولا از نوع پیچهای مقاوم گرید ۸٫۸ بوده و به صورت گالوانیزه گرم استفاده می شود.

دکل های دارای فوندانسیون پیش ساخته (ملقب به ICB) به انواع دکل خود ایستایی سه یا چهار وجهی اطلاق می گردد که بر روی فوندانسیون پیش ساخته نصب می شوند. برای فوندانسیون این دکل ها از قطعات بتنی مسطح فشرده پیش ساخته استفاده شده است که در محل سایت تخلیه و بر روی هم مونتاژ و متصل می شوند.

سکشن های این دکل ها با نقشه های مهدسی حرفه ای توسط طراحان دکل اجرا می گردد و معمولا با میلگرد های تو پر و تا ارتفاع ۴۲ متری برای اپراتور ها ساخته می شود . در اینجا توجه شما را به نقشه سکشن های این دکل جلب میکنیم :

ضمنا نوع اتصال سکشن های این دکل به صورت فلنچی می باشد

سازه فلزی این نوع از دکل ها در دو تیپ طراحی شده اند

۱- سازه های فلزی پیش ساخته که در قطعات شش متری با پروفیل استوانه ای توپر فولادی تهیه شده و در محل با استفاده از جرثقیل بر روی فوندانسیون نصب می گردند. حداکثر ابعاد قاعده تحتانی دکل (برای دکل ۳۶ متر) دو متر و حداقل ابعاد قاعده فوقانی یک متر می باشد.

۲- سازه های فلزی بهم بافته (Lattice) که برای نصب بر روی فوندانسیون پیش ساخته طراحی و سبک سازی شده اند و مانند سایر دکل های Lattice در محل بهم بافته و افراشته می شوند. تاکنون برای این روش دو نوع دکل لوله ای RDS (سه وجهی) و نبشی NB (چهار وجهی) طراحی شده اند.

این روش اجرایی دکل، دارای مزایای ارزشمندی همچون اشغال فضا بسیار کم، حذف زمان اجرای فوندانسیون، حذف فوندانسیون تجهیزات و فنس و نصب بسیار سریع (طی چند ساعت) می باشد که موجب شده به طور گسترده ای در شبکه های مخابراتی مورد استفاده قرار می گیرند.

مشخصات کلی دکل خود ایستا طرح ICB

۱- این نوع دکل ها در سطوح بادگیر و سرعت های باد مختلف طراحی و تولید می گردند.
2- شیب هرمی این نوع دکل ها، حداکثر یک درجه بوده و شیب مذکور می تواند تا سکشن انتهایی دکل امتداد یابد.
3- حداکثر عرض قاعده این نوع دکل ها (در تیپ ۳۶ متری) ۲ متر و حداقل عرض قاعده فوقانی در تمام انواع دکل های ICB ، هفتاد و پنج سانتیمتر می باشد.
4- حداقل تعداد لایه های فوندانسیون پیش ساخته برای سبک ترین نوع این دکل ها، ۴ لایه با ضخامت سی سانتیمتر می باشد.
5- حذف زمان آرماتوربندی و گیرایی فوندانسیون، کاهش چشمگیر قطعات ریز دکل، کاهش انحراف آلمان ها، سرعت افراشته سازی زیاد، از ویژگی های ممتاز این نوع دکل ها می باشد.
