پراستفاده ترین دکل های مخابراتی

در این مقاله از سایت پارس دکل قصد دارم به پراستفاده ترین دکل های مخابراتی بپردازم

دکل  ICB:

ویژگی این دکل ها فوندانسیون پیش ساخته آن است وقابلیت تغییر مکان را دارد ونصب آن به سرعت انجام می شود.ارتفاع این دکل ها معمولا بین ۲۴تا۴۲متر است واز لوله که توسط اتصالات جوشی به همدیگر متصل می شود تشکیل می گردد.

دکل های بازتابی یا پسیو

این دکل ها مانندآینه امواج رادیویی را منعکس می کند.در مناطقی از کشورمان که به دلیل عوارض طبیعی مانند کوه که عبور امواج رادیویی با مشکل مواجه است از این نوع دکل ها استفاده می شود.دکل های پسیو دارای پنل بزرگی بوده که از جنس آلیاژ مخصوص مانند نقره ویا مس می باشد

دکل های مونوپل :

این نوع دکل ها به دلیل تک پایه بودن لنگر زیادی در پای دکل ایجاد می شود ودر سال های اخیر به دلیل پایین بودن مقاومت این دکل ها در حال جمع اوری ان هستند.مزیت این دکل ها تک پایه بودن انها بود ودر جاهایی که فضا کمی وجود داشت زیاد استفاده می شد.مانند فضاهای شهری


دکل های مهاری :

به وسیله سیم های مهار به زمین یا تکیه گاه های دیگری مها ر می گردد.چون این دکل ها وزن سبکی دارند جز مزیت انها محسوب شده ودر مکانی که فضا به اندازه کافی موجود باشد استفاده می شود.این دکل ها قابلیت نصب در پشت بام منازل وادارات را داشته ودر مناطق شهری کاربرد زیادی دارند.دکل های مهاری بسته به نوع وابعاد آنها به دکل های سری G تقسیم می شوند مانند

G45 , G35 , G25

دکل های سه پایه وچهارپایه :

از نبشی تشکیل شده است وبه وسیله پیچ ومهره به هم متصل می شوند.از این دکل ها برای بارهای زیاد ومعمولا ارتفاع های بلندتر از  ۲۴متر استفاده می شود.این دکل ها در انواع سه پایه یا لتیس وچهار پایه تولید می شود.در جاهایی که بار زیادی روی دکل باشد معمولا از لتیس استفاده می شود.

پارس دکل خوشبختانه تا به امروز توانسته است در امر تولید دکل و ساخت انواع دکل مهاری ،‌ خود ایستا ،‌ منوپل و با بهترین قیمت دکل در منطقه پیشگام باشد و تمام انواع دکل را از مرحله ساخت دکل تا نصب دکل به بهترین شکل و به عنوان دست اول انجام دهد . امیدواریم در آینده افتخاری همکاری با شما را در جهت تامین انواع نیاز های شما در زمینه دکل های مخابراتی از صفر تا صد با بهترین قیمت داشته باشم .

برای خرید و مشاوره در مورد دکل میتوانید با مشاوران پارس دکل در ارتباط باشید

نظر پروفسور سمیعی درباره دکل های مخابراتی روی انسان

چندی پیش نظر پروفسور سمیعی درباره  تاثیر دکل های مخابراتی روی انسان منتشر شد.

پارس دکل نیز تصمیم گرفت این مقله را برای شما قرار دهد.

سال‌هاست به واسطه توسعه ابزارهای مخابراتی بی‌سیم این شائبه در مردم به وجود آمده که تشعشعات ساطع از آنتن‌های ارتباطی نصب شده بر روی دکل مخابراتی  موجب تداخل در امر بیولوژیکی بدن می‌شود و در بلند مدت می‌تواند عوارضی نظیر خشکی آب موجود در سر و سرطان در برخی افراد داشته باشد.
رواج چنین دیدگاه‌های اثبات نشده‌ای علاوه بر ایجاد دغدغه‌ای برای تمامی مردم، نهادهای بین‌المللی تحقیقاتی و دانشگاهی را هم به تکاپو انداخت تا به اثبات آن بپردازند؛ اما با این حال ارائه چنین دیدگاه بدبینانه‌ای به تشعشعات بی‌حاصل ماند و اغلب مراکز تحقیقاتی بین‌المللی چنین نظریه‌ای را رد کردند و از بی‌خطر بودن امواج رادیویی غیریونیزه در محدوده استانداردهای ارتباطی خبر دادند.

البته ناگفته نماند کاسبی برخی سازمان‌ها در داخل کشور از ایجاد شائبه و رعب و وحشت برای مردم است و از این طریق تا جای ممکن ارتباطات را محدود و شرکت‌های مخابراتی را وادار به پرداخت عوارض و جرایم سنگین می‌کنند؛ این سازمان‌ها اغلب به دنبال گزارش‌های علمی و نتایج حاصل از تحقیقات دانشگاهی نیستند و فقط زبان جرثقیل و ابزار تخریب را متوجه می‌شوند.

با این حال پروفسور مجید سمیعی جراح سرشناس ایرانی مغز و اعصاب در دنیا که ریاست بیمارستان خصوصی علوم عصبی هانوفر در آلمان را بر عهده دارد درباره ضرر امواج موبایل روی مغز و اعصاب گفت: امواج موبایل ساطع شده از دکل مخابراتی تنها امواجی نیست که اطراف ما وجود دارد. هزاران نوع امواج می‌آیند و از بدن ما رد می‌شوند و ما نمی‌بینیم.

وی عنوان کرد: شاید به همین دلیل اعتماد به ضررسانی آن نداریم. تاکنون ثابت نشده که امواجی که در اطراف ما هست ضرر زیادی برای بدن دارد یا خیر؛ در واقع اثبات یا رد این موضوع بسیار مشکل است.

او افزود: از این لحاظ نمی‌گویم اثری ندارد، همه امواج که از بدن ما رد می‌شوند، حتی دو انسان که مقابل همدیگر هستند یا به همدیگر بر می‌خورند یا به هم علاقمند می‌شوند یا با همدیگر تعامل فکری دارند یا احساسات نسبت به همدیگر نشان می‌دهند، امواج دارند.

پارس دکل  تولید کننده انواع دکل های مخابراتی  از قبیل دکل مهاری، خودایستا، منو پل، بادسنجی و … با بهترین قیمت و کیفیت از مشتریان و علاقه مندان به صنعت دکل سازی خواهشمند است با تحقیقات بیشتر در این باره نظرات و پیشنهادات خود را با ما در میان بگذارند .

دکل چیست؟

در این پست از سایت پارس دکل قصد دارم دکل چیست؟ را توضیح بدم

دکل، یک سازه بلند بوده که معمولا به صورت خرپا (lattice tower) می‌باشد و از آن برای نگه‌داری خطوط پرفشار در بالای زمین (overhead power line) استفاده می‌شود.

دکل‌ها به صورت قطعات پیش ساخته قابل مونتاژ ساخته می‌شوند. متریال استفاده شده اغلب از آهن نوع ST۳۷ و در برخی قطعات برای مقاومت بیشتر از نوعST۴۴ یاST۵۲ استفاده می‌شود. قطعات دکل پس از ساخت جهت جلوگیری از خوردگی و زنگ زدگی گالوانیزه گرم می‌شود. پیچ و مهره‌های دکل‌ها اغلب از نوع پیچهای مقاوم A۳۲۵ یا معادل آن گرید ۸٫۸ بوده و به صورت گالوانیزه گرم استفاده می‌شود.
مبنای طراحی دکل‌ها بر اساس بار ناشی از باد خواهد بود. البته باید مقاومت و تغییرشکل آن برای بارهای ناشی از زلزله نیز کنترل گردد. در طراحی دکل‌ها از آئین‌نامه‌ها و استانداردهای متعددی استفاده می‌شود.

مبنای طراحی فونداسیون‌های دکل‌های مخابراتی جهت لهیدگی و واژگونی استوار است. در استانداردها، برای فونداسیون‌ها حداقل عمق طی فرمول‌هائی تعریف شده با توجه به اینکه دکل‌ها در برابر وزش باد مستعد واژگونی هستند مقرون به صرفه‌ترین نوع فونداسیون‌ها فونداسیون‌های عمقی می‌باشد.
در دکل‌های خودایستا بدلیل بروز کشش در یکی از پایه‌ها به صورت پاشنه‌ای و در دکل‌های مونوپل بدلیل بروز گشتاور زیاد در پای دکل به صورت شمعی طرح می‌شود.

در زمین‌های سنگی به دلیل مشکلات حفاری فونداسیون‌ها به صورت سطحی و گسترده طرح می‌شود که به دلیل وزن بالای خود بتواند گشتاور ناشی از واژگونی را تحمل کند.

دکل هایی برای سیستم روشنائی
با توجه به گسترش ارتفاع سازه های مسکونی و غیر مسکونی موجود در شهرها و علی الخصوص در اطراف فرودگاه ها، سازمان هواپیمایی کشوری (ایکائو)، مجموعه قوانینی در این خصوص وضع نموده و استفاده از چراغ های هشدار دهنده در این اماکن رااجباری کرده است.
چراغ های دکل، کار اطلاع رسانی به انواع هواپیما و هلی کوپتر و آگاه سازی خطر را در مناطق شهری و غیر شهری انجام می دهند.

مشخصات فنی اجزاء کلی سیستم چراغ دکل
در حال حاضرروشنایی های نصب شده بر روی انواع دکل های مخابراتی و انتقال نیرو که بر حسب دستورالعمل سازمان هواپیمایی کشوری (ایکائو) مورد استفاده قرار می گیرند ، عموما به دو دسته برقی و یا خورشیدی تقسیم می گردند.

۱- چراغ دکل برقی: در این نوع چراغ، انواع لامپ های موجود در بازار استفاده میگردد. لامپ های رشته ای ، لامپ های LED ، لامپ های Power LED و سایر نمونه های مشابه.
منبع تغذیه همه آنها جریان برق شهر و با ولتاژ ۲۲۰ ولت می باشد.در این میان برخی سایت های مخابراتی از چراغ هایی با جریان ۴۸ ولت نیز استفاده می نمایند. در اکثر چراغ های برقی اجبارا” باید از فتوسل های چدنی بزرگ استفاده گردد و همچنین سرقت و خرابی کابل و هزینه های تحمیلی بابت اصلاح و تعمیر آنها ، استفاده از این نوع چراغ را بسیار کاهش داده است.

۲- چراغ دکل با منبع تغذیه خورشیدی: با گسترش استفاده از انرژی خورشیدی در کشورهای مختلف ، استفاده از چراغ دکل خورشیدی بعلت قیمت بسیار اقتصادی ، عدم نیاز به کابل و هزینه های مترتب بر آن و سهولت کارکرد آن مورد استقبال بسیار قرار گرفته است بطوریکه در حال حاضر شرکت رایتل بر روی تمامی دکل های خود از این نوع چراغ استفاده می کند. در این نوع چراغ دکل از پانل های سولار بعنوان جاذب انرژی خورشیدی استفاده شده و با استفاده از باتری جهت ذخیره سازی انرژی و همچنین سنسورهای مادون قرمز به جای فتو سل و لامپهای LED بعنوان منبع روشنایی استفاده میگردد. اکثر چراغ های دکل خورشیدی بصورت چشمک زن بوده که این امر باعث کاهش قابل توجه انرژی ذخیره شده در باتری میگردد.

– چراغ های دکل مورد استفاده می باید دارای گواهی حفاظت محیطی (IP) با متوسط حفاظت ۵۵ باشند.
– از بلور یا شیشه بعنوان طلق چراغ به علت عیوب فراوان مانند سنگینی بیش از حد ، شکستگی آسان و خطرات ناشی از سقوط احتمالی آنهاجای خود را به استفاده از طلق های پلی کربنات خود رنگ و نشکن داده که دارای عمر حداقل هفت ساله بوده و در مقابل تغییرات آب و هوایی بسیار مقاوم می باشند.
– بدنه چراغ دکل باید از جنس فلز بوده که استفاده از چدن بعلت وزن زیاد و خاصیت شکنندگی خیلی بالا و استفاده از آلومینیوم نیز بعلت خاصیت انتقال حرارتی بسیار بالای این فلز و ترد بودن آن عملا جای خود را به فولاد داده است.استفاده از رنگ مناسب با قدرت پوشش بالا از موارد مورد لزوم چراغ های دکل میباشد.
– سایر مشخصه های چراغ های دکل میباید بر اساس دستورالعمل های ایکائو صورت پذیرد.

دکل دوربین مداربسته

علاوه بر دکل های مخابراتی و دکل های برق و سیستم های روشنایی، یکی از تجهیزات دوربین مداربسته، دکل می باشد.
دکل دوربین مداربسته به طور معمول جهت افزایش مقدار برد دید دوربین مداربسته و یا برای جلوگیری از دسترسی افراد و یا ایجاد زاویه جهت دید مناسب تعبیه شده است.

جنس انواع دکل دوربین مداربسته با یکدیگر فرق دارد و با توجه به کاربری آن و یا محدوه قیمت دارای تفاوت زیادی باهم هستند.

دکل های دوربین مداربسته به طور معمول از جنس آهن است و دارای روکش گالوانیزه و یا بدون روکش می باشند البته در شرایط خاص دکل می تواند از انواع آلومینیوم و یا دیگر آلیاژ ها باشد.

با توجه به این مورد که استفاده نمودن از آهن گالوانیزه در ساخت دکل بر مقدار هزینه می افزاید چناچه دکل در محیطی غیر مرطوب استفاده شود از آهن سیاه بدون روکش نیز استفاده کرد. باید توجه داشت چناچه از آهن بدون روکش استفاده می شود باید قبل از نصب آن با روکش ضد زنگ پوشیده شود. عموما توصیه می شود از دکل های بدون روکش جهت ارتفاع بالاتر از ۴ متر استفاده نشود.

در پایان به این نکته اشاره میشود پارس دکل به عنوان یکی از قدیمی ترین و پرافتخارترین تولیدکنندگان انواع دکل های مخابراتی از قبیل دکل خود ایستا ،‌مهاری ،‌منوپل و پایه دوربین و روشنایی و سایر سازه های فلزی توانسته علاوه بر تامین بخشی از نیاز های داخلی صادرات دکل های مخابراتی را به کشورهای منطقه داشته باشد .

برای مشاوره و خرید هر گونه دکل با مشاوران پارس دکل در ارتباط باشید

دکل مخابراتی پارس دکل

در این مقاله از سایت پارس دکل قصد داریم به معرفی دکل مخابراتی پارس دکل بپردازیم.

برای مشاوره و خرید هر گونه دکل مخابراتی پارس دکل میتوانید با مشاوران پارس دکل همراه باشید.

دکل BTS چیست؟

آیا تا حالا پیش آمده فکر کنید که چگونه آنت های موبایل ها کار می کنند؟

BTS چیست؟

به طور ساده، ایستگاه پایه فرستنده/گیرنده (Base Transceiver Station) که مخفف BTS می‌نامیم؛ مجموعه‌ای از تجهیزات مخابراتی بی‌سیم و باسیم است که ارتباط میان کاربر موبایل و یک شبکه عمومی را فراهم و تسهیل می‌کند.

این ارتباط بی‌سیم می‌تواند از انواع نسل‌های ۲، ۳ و ۴ موبایل، وای‌فای، وایمکس و دیگر فناوری‌های ارتباطات بی‌سیم شهری باشد ولی عموما اصطلاح ایستگاه‌های BTS برای شبکه‌های موبایل GSM استفاده می‌شوند.

اجزا دکل  BTS

• فرستنده/گیرنده (TRX)
• تقویت کننده قدرت (PA)
• ترکیب کننده
• مالتی پلکسر
• آنتن
• سیستم نظارت و توسعه
• واحد کنترل
• واحد گیرنده باند پایه (BBxx)

نحوه کار BTS

هنگامی که می‌خواهیم با فردی تماس بگیریم یا پیامک بزنیم و حتی در هنگامی که گوشی موبایل را روشن می‌کنیم؛ گوشی موبایل سعی می‌کند نزدیک‌ترین ایستگاه BTS را شناسایی کند. برای این کار با استفاده از کانال‌های سیگنالینگ یک تعداد پیغام ارسال می‌شود. ایستگاه BTS این پیام‌های سیگنالی را دریافت می‌کند.

ایستگاه‌های BTS به طور معمول از طریق فیبرنوری یا رادیوهای پرظرفیت به سایر نقاط شبکه موبایل که نود (Node) نامیده می‌شوند؛ مرتبط می‌شوند. ایستگاه‌های BTS به این روش پیام‌های ما را در شبکه موبایل به مقصد رسانده و امکان برقراری یک تماس یا ارسال یک پیامک را فراهم می‌کنند.

هرچه تعداد آنتن‌های موبایل در محیط اطراف ما بیشتر باشد؛ پوشش‌دهی شبکه موبایل بیشتر و قوی‌تر خواهد بود و کیفیت مکالمه و استفاده از شبکه موبایل بهتر خواهد بود.

ایستگاه بی‌تی‌اس را می‌توان بر اساس محل قرارگیری تقسیم‌بندی کرد:

• ایستگاه زمینی
• ایستگاه پشت بامی
• ایستگاه داخل ساختمانی
• ایستگاه میکرو
• ایستگاه سیار

نتیجه گیری نهایی:

با توجه به اطلاعات فوق، شرایط نصب و بهره‌برداری از آنتن‌های بی تی اس در ایران، به گونه‌ای است که در شرایط فعلی بر مبنای اطلاعات تایید شده توسط مجامع علمی جهانی، مردم می‌توانند بدون نگرانی، ازاین فناوری سودمند دربرقراری ارتباطات بهرهمند باشند. ضمنا سازمان انرژی اتمی ایران (مرکز نظام ایمنی هسته ای-امورحفاظت در برابراشعه) به طور مستمر، بر عملکرد اپراتورهای تلفن همراه نظارت دارد تا اطمینان حاصل گردد که همواره شدت میدان‌های الکترومغناطیسی ناشی از نصب آنتن‌های فوق، در محل‌های کار و زندگی مردم، با استانداردهای مربوطه مطابقت دارد.

دکل پرچم

پرچم هر کشور در واقع نماد تمامیت ارضی و اقتدار آن کشور می باشد، بنابراین شایسته است این نماد در خور نام و اعتبار آن کشور تهیه شده و به معرض دید گذاشته شود. بهتر است پرچم های ویژه در مناطق مرزی و مورد مناقشه قرار داده شود، تا بدینوسیله چشم طمع بیگانگان از کشور دور شود به خصوص زمانی که پرچم با ابعاد بزرگ و بر روی ارتفاع بزرگی نمایش داده شود.

پایه پرچم:

پایه پرچم مرتفع یا دکل پرچم یا برج پرچم که یک سازه فلزی چندوجهی گالوانیزه گرم است که جهت برافراشتن پرچم های با ابعاد بسیار بزرگ در مناطق باز که دارای چشم انداز وسیعی باشد به کار می رود ، از نظر کاربردی هم خانواده پایه پرچم شهری است.  اما از نظر سازه و تولید بسیار به سازه های برج نوری شباهت دارد . تولید این نوع از پایه پرچم ها با توجه به بلندی و ارتفاعی که دارد ،امری بسیار تخصصی و حساس است و بر اساس محاسبات علمی و دقیق به همراه تجهیزات مدرن و دانش تخصصی این حیطه انجام می پذیرد. نمایی که این محصول ایجاد می کتد ، ضمن زیبا سازی محیط ، عظمت و سر بلندی پرچم عزیز کشورمان را یادآور می شود و یکی از المانهای بسیار چشم نواز و زیباست که از دوام بالایی هم برخوردار است.

نصب دکل پرچم:

دکل پرچم تنها با جرثقیل نصب می‌ شود بنابراین در محلی باید نصب شود که امکان حرکت و نصب با جرثقیل وجود داشته باشد. ما در یک دسته بندی کلی می توان پایه پرچم ها را به ۲ دسته لوله ای و چند وجهی تقسیم نمود.

•  برج پرچم های لوله ای که جهت کارگازی به صورت سری در کنار معابر و خیابان های درون شهری و بر روی پل ها استفاده می شود.
• دکل پرچم های چند وجهی که به صورت تک در میادین نظامی و غیر نظامی و همچنین در امکان مرتفع طبیعی نظیر تپه ها که قابلیت دیده شدن از فواصل دور را دارند استفاده می شود.

ارتفاع دکل پرچم به موارد زیر بستگی دارد:

• وسعت دید و شعاع دایره ای که انتظار می رود پرچم دیده شود
• وضعیت جغرافیایی محل مورد نظر
• میزان باد منطقه و نیروهای وارده خارجی
• نوع خاک منطقه

قیمت میله پرچم

قیمت به عوامل متعددی مانند ارتفاع، ضخامت ورق استفاده شده در تولید دکل پرچم تعیین می شود. البته توجه داشته باشید هزینه های جانبی به قیمت دکل پرچم افزوده می شود.

استاندارد فونداسیون دکل مهاری

هر سازه ، محصول و یا کالای دارای یک استاندارد تعریف شده می باشد .

ممکن است این استاندارد قراردادی نوشته شده و ثبت شده در سطح جهانی باشد . یا یک استاندادر یک قانون نانوشته بین فعالین آن حوزه باشد.

در این مقاله سایت پارس دکل سعی داریم استاندارد فونداسیون دکل مهاری را برای شما توضیح دهیم.

اینکه باید بدنیم کلا فونداسیون چیست ؟ چه کاربردی دارد ؟ و برای چه باید یک دکل مهاری دارای استاندارد فونداسیون دکل مهاری باشد.

فونداسیون چیست؟

فونداسیون به منظور جلوگیری از واژگونی ناشی از بار باد دکل استفاده می گیرد. معمولا دو نوع فونداسیون دراین نوع  دکل استفاده می شود. که شامل فونداسیون زمینی و پشت بامی می باشد.

دکل مهاری چیست؟

بدنه دکل مهاری از لوله و میلگرد یا نبشی تشکیل شده است. که توسط سیم مهار به زمین و یک جای مستحکم وصل شده است.

با این روش، ایستایی دکل تامین میشود. شرکت ROHN کانادا برای اولین بار دکل های مهاری را طراحی و تولید نمود.

از ویژگی ها و مزیت دکل مهاری نسبت به دکل های مخابراتی، قیمت نسبتا پایین، نصب آسان و وزن کم می باشد.

و اما ضعف این نوع دکل این است که فضای نسبتا زیادی را برای نصب مهارها در بر میگیرد.

اما به خاطر مزیت های آن اگر محیط شهری، فضای کافی را داشته باشد میتوان این دکل ها را بر روی ساختمان ها به آسانی نصب نمود.

فونداسیون دکل مهاری

استاندارد فونداسیون دکل مهاری با توجه به نوع دکل های مهاری متفاوت می باشد.

• فونداسیون دکل مهاری زمینی

اگر فونداسیون بر روی زمین اجرا گردد: پس از انجام محاسبات مربوط به ارتفاع و وزن و محاسبه بار باد بر روی دکل مهاری ، چاهی به ارتفاع یک متر حفر می گردد و شبکه آرماتور کار گذاشته می شود و سپس صفحه ستون و بلت ها گذاشته می شوند و حفره با بتن پر می شود و دکل بر روی بیسی که بر روی فونداسیون تثبیت شده است . نصب می گردد.

• فونداسیون دکل مهاری پشت بامی

اگر فونداسیون بر روی پشت بام اجرا گردد. فونداسیون این نوع دکل از نوع فونداسیون آهنی پشت بامی می باشد.

این نوع فونداسیون شامل یک سازه Y یا H شکل است. که از تیرآهن نبشی نمره ۱۶ ساخته شده .

بدیهی است که یکی از استاندارد های فونداسیون دکل در اینجا بیان میشود . که برای دکل سه وجهی فونداسیون را به صورت Y در نظر میگیرند .

و برای دکل مهاری چهار وجهی به صورت H استفاده می شود.

جهت دریافت کاتالوگ شرکت پارس دکل و آشنایی بیشتر با محصولات دکل های مخابراتی روی دکمه زیر کلیک کنید.

منبع: Guyed Tower

صاعقه گیر

صاعقه پدیده ای است طبیعی که احتمال وقوع آن نیز امری تصادفی می باشد واز یک قانون کلاسیک تبعیت نکرده بلکه یک واقعه احتمالی است.

صاعقه گیر چیست؟

سرج ارستر وسیله ای است که در بالاترین نقطه ی ساختمان نصب می شود و اولین نقطه اصابت صاعقه می باشد زیرا صاعقه از کوتاه ترین فاصله ای که بین ابر و زمین وجود دارد تخلیه می گردد که نحوه ی نصب این وسیله با توجه به ساختمان مورد نظر می تواند به صورت توپولوژی ساده یا پیچیده باشد.

انواع صاعقه گیر:

• میله های ساده فرانکلینی
• قفس فارادی
• صاعقه گیرهای یونیزه کننده هوا
• صاعقه گیر الکترونیکی

نحوه عملکرد سرج ارستر:

عملکرد این دستگاه مشابه کار میله صاعقه گیر بوده که انرژی اضافی را به زمین انتقال می دهد. برخلاف میله صاعقه گیر ، سرج ارستر تنها زمانی که ولتاژ از میزان مجاز تعیین شده سیستم بیشتر شود ، ولتاژ را به زمین انتقال می دهد.
این تجهیزات می توانند اضافه ولتاژ را به زمین انتقال دهند، اما لزوما حفاظت قابل توجهی در برابر سرج های ناگهانی و عظیم مانند برخورد صاعقه ندارند. حفاظت از آخرین تجهیزات برقی معمولا برعهده مصرف کننده می باشد.
تجهیزات حفاظتی سرج همچنین می توانند با حذف سرج در پریز های برق حفاظت قابل توجهی برای تجهیزات حساس مانند کامپیوترها و لوازم برقی خانگی فراهم می کند.

شرایط یک صاعقه گیر

• امکان انتخاب شعاع حفاظتی گسترده
• دستیابی به کیفیت و تکنولوژی برتر روز
• بهره گیری از سیستم عملکرد کاملا مستقل و خودکفا
• عمر طولانی
• یکپارچگی محور اصلی صاعقه گیر از نوک آن تا نقطه اتصال به هادی میانی
• هم در شرایط واقعی و هم در شرایط آزمایشگاهی صحت و عملکرد آن به تایید رسیده باشد.

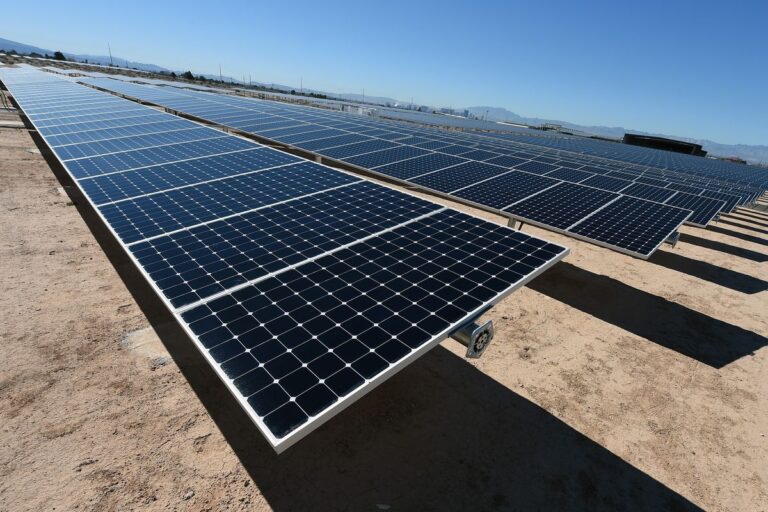

پنل خورشیدی

پنل خورشیدی مهمترین بخش از سیستمهای انرژی خورشیدی می باشد. وظیفه اصلی پنل های خورشیدی تبدیل انرژی فوتون های خورشید به جریان الکتریکی و انتقال این جریان به سیستم انرژی خورشیدی برای تولید برق خورشیدی می باشد.

پنل خورشیدی چیست؟

صفحات خورشیدی از کنار هم قرار گرفتن سلول های خورشیدی به وجود می آیند. یک صفحه خورشیدی به وجود می آیند. یک صفحه خورشیدی از ترکیبات نیمه هادی ساخته شده است که تابش خورشید را به انرژی الکتریسیته تبدیل می کند و برای تولید برق در مناطق دور افتاده که به شبکه سراسری دسترسی ندارند بسیار کاربردی می باشند.

انواع پنل های خورشیدی:

•  مونوکریستالی

مونو به معنای «تک» است. همان‌طور که از این نام پیداست، سلول‌‌های صفحه خورشیدی مونوکریستالی (Monocrystalline Solar Panels) از یک کریستال سیلیکونی خالص ساخته می‌‌شوند. همچنین، این نوع صفحات، صفحه سیلیکونی تک‌‌کریستالی نامیده می‌‌شوند، زیرا فقط از یک کریستال برای ساخت آرایه استفاده می‌‌شود که خلوص صفحه خورشیدی (PV) و ظاهر یکنواخت در ماژول PV را فراهم می‌‌سازد.

• پلی کریستالی

پنل خورشیدی پلی کریستال در مناطق گرمسیر مناسب تراست به این دلیل که سطح آن روشن تر و انرژی تابشی خورشید را جذب می کند و افزایش مقاومت در اثر گرم تر شدن افت توان پنل خورشیدی کمتر می باشد . فروشگاه ایران سولار بزرگترین فروشگاه اینترنتی دارای برترین پنل خورشیدی پلی کریستال که از نظر راندمان و بهره برداری دارای محیط کمتری برای نصب احتیاج است و تولید می نماید.

• نواری

ساخت سلول‌‌های خورشیدی نوار رشته‌‌ای (String Ribbon Solar Cells) طی فرایندی صورت می‌‌گیرد که در آن نوارها و ورق‌‌های سیلیکونی مولتی‌‌کریستالی ساخته می‌‌شوند. در این فرایند، سیم‌‌های مقاوم در برابر دمای بالا از داخل سیلیکون مذاب بیرون کشیده می‌‌شوند تا نوار نازک مولتی‌‌کریستالی از بلورهای سیلیکونی ساخته شود. سپس، این نوارهای بسیار نازک به طول‌‌های مختلف بریده می‌‌شوند. صفحات خورشیدی ساخته شده با فناوری نوار رشته‌‌ای شبیه صفحات PV پلی‌‌کریستالی به نظر می‌‌رسند.

پنل خورشیدی کجاها کاربرد دارد:

بهتر است بدانید این پنل ها می تواند حل کننده مشکلات موجود در زمینه انرژی خورشیدی و محیط زیست و نیروگاهی است و عموما برای مصارف خانگی ، مصارف صنعتی،  مراکز عمومی، کشاورزی ، بالای دکل چراغ راهنمایی در اتوبان ها، پارک ها ، ویلای سقف شیب دار کاربرد داشته باشد و می تواند فقط و فقط بستگی به نور خورشید جهت جذب انرژی خورشید به طور مستقیم با تابش نور خورشید باشد.

مزایای پنل خورشیدی:

• عدم نیاز به سوخت
• سازگاری با محیط زیست
• تجدید پذیر بودن پنل خورشیدی
• کاهش هزینه برق مصرفی
•  تعمیر و نگهداری به صورت آسان
•  آلودگی صوتی ندارد

دکل مهاری چیست

دکل مهاری چیست: در این مقاله از سایت پارس دکل به توضیح دکل مهاری میپردازیم

دکل مهاری

اجزای دکل مهاری

گوشواره

جهت افزایش شعاع خم سیم مهاری و عدم اتصال مستقیم ان به انکرراد استفاده میشود و باعث افزایش طول عمر سیم مهار می گردد و از آسیب رسیدن به سیم مهار در محل اتصال سیم مهار جلوگیری می کند.

کرپی

برای نصب کرپی، سیم مهار خم خورده و اورلپ به طول ۵۰ سانتی متر برای آن در نظر گرفته می شود سپس سیم مهار در این فاصله به وسیله ۲ یا ۳ کرپی به خودش متصل و محکم می شود. کرپی ها باید طبق تصویر زیر و به روش صحیح به طوری که هرسه در یک جهت باشند نصب شوند.

سیم مهار

جهت حفظ پایداری دکل های مهاری در هنگام وزش باد از سیم مهار استفاده می شود، سیم مهارها از جنس فولاد پرمقاومت است که مقاومتش حدود ۵۰۰۰ کیلوگرم بر سانتی متر مربع می باشند و مدل های بافته شده ی آن در سایز های ۶ تا ۱۶ موجود می باشد. جهت دکل های عادی با ظرفیت های کم سیم های مهاری در سایز های ۶ تا ۸ پاسخگوی طراحی هستند.


نکته قابل توجه در خصوص سیم های مهار کشش اولیه معادل ۱۰درصد مقاومت ان است که در هنگام نصب باید به ان توجه شود.

۱- سکشن

سکشن های دکل مهاری از لوله, میلگرد و پیچ تشکیل شده اند و میلگرد های دکل مهاری از نوع بدون آج ساده اند. ارتفاع هر سکشن در دکل های مهاری سه متر می باشد. ضخامت لوله و میلگرد ها بنا به ارتفاع دکل متغیر است اما بعنوان یک طرح کلی لوله سایز ۳۲ و میلگرد سایز ۱۰ میتواند پاسخگوی نیازهای سازه ای باشند. اتصال لوله و میلگرد دکل های مهاری توسط جوشco2 انجام می شود.

۲- انکرراد

انکرراد ها جهت اتصال سیم های مهار به فونداسیون مورد استفاده قرار می گیرند، سایز انکرراد ها بنا به تعداد سیم های مهاری تغییر میکند. جهت عدم خوردگی انکرراد ها نیز از گالوانیزه گرم بهره گرفته می شود.

۲- انکربولت
جهت اتصال دکل مهاری به فونداسیون از انکر بولت استفاده می شود، تعداد انکربولت ها بر اساس ارتفاع و وزن دکل از ۱ تا ۳ عدد متغیر است. در انکربولت نیز گالوانیزه شدن قسمت های بیرون زده الزامیست.
