انواع دوربین مداربسته

انواع دوربین مداربسته و نکات مهمی که هنگام خرید بایستی رعایت کرد

در این مقاله از وبلاگ پارس دکل قصد داریم به معرفی انواع دوربین مداربسته، کاربرد دوربین‌ها و همچنین نکات مهمی که هنگام خرید دوربین مداربسته بایستی رعایت کرد بپردازیم.

امروزه دوربین‌های مداربسته بسیار همه گیر شده و در منازل، فروشگاه‌ها و مغازه ها و شرکت‌ها و به طورکلی در هر مکانی که نیاز به نظارت و یا محافظت داشته باشد از دوربین مداربسته استفاده می‌شود.

بازار فروش بسیار داغ است و انواع دوربین مداربسته با کاربری‌ و کیفیت‌های مختلف وجود دارد، پس بهتر است قبل از خرید دوربین مداربسته با انواع آن آشنا شده و تفاوت‌های انواع دوربین‌ها را شناخته و با توجه به نیاز خود و متناسب به محل نصب دوربین مداربسته اقدام به خرید آن کنید، با مجله پارس دکل همراه باشید تا انواع دوربین‌های مداربسته را بشناسید و همچنین نکاتی که هنگام خرید بایستی رعایت کنید رو بدونید.

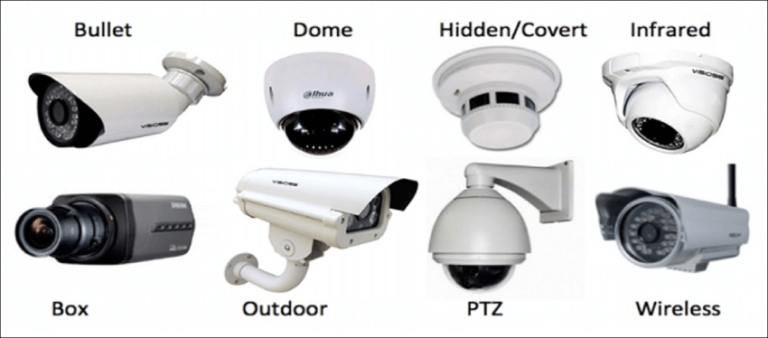

types of CCTV

انواع دوربین مداربسته

ابتدایی‌ترین موردی که بایستی بدانید، دوربین‌های مداربسته با دو تکنولوژی آنالوگ و دیجیتال تولید و عرضه می‌شوند.

تکنولوژی‌های دوربین مداربسته

  • دوربین مداربسته آنالوگ: در این تکنولوژی داده‌ها (تصاویر ضبط شده) با استفاده از کابل کواکسیال (کابل آنتن تلویزیون) انتقال داده می‌شود و با استفاده از دستگاه DVR تصاویر دریافتی ضبط و نگهداری می‌شود. این نوع دوربین‌ها قیمت بسیار مناسبی دارند و همچنین هزینه نصب و کابل کشی آن نیز بسیار مقرون به صرفه بوده و همین امر باعث استفاده افراد مختلف و افزایش تقاضا برای نصب این نوع دوربین‌ها بوده است. البته در این نوع دوربین‌ها کیفیت تصویر چندان مطلوب نبود که با تولید دوربین‌های مداربسته آنالوگ HD این مشکل نیز برطرف گردید.
  • دوربین مداربسته دیجیتال: این نوع دوربین‌ها که به دوربین‌های IP و تحت شبکه نیز معروف هستند، با استفاده از کابل شبکه داده‌ها (تصاویر ضبط شده) منتقل شده و با استفاده از دستگاه NVR داده‌ها نگهداری و ذخیره می‌شود. این تکنولوژی کیفیت بسیار مطلوبی داشته و همچنین امکان پردازش تصویر و همچنین قابلیت‌های هوشمند نیز دارا است و همین امر باعث شده تا برای مکان‌های خاص و مهم از این نوع تکنولوژی استفاده شود. قیمت دوربین‌های مداربسته تحت شبکه به مراتب بالاتر از دوربین‌های مداربسته آنالوگ است.

خب تا اینجا با تکنولوژی‌های که در دوربین مداربسته استفاده می‌شود و همچنین تفاوت‌ها و مزایا و معایب آن‌ها آشنا شدیم، در ادامه به انواع دوربین مداربسته بر اساس شکل، نوع و کاربرد آن خواهیم پرداخت.



شکل انواع دوربین مداربسته

دوربین‌های مداربسته از نظر شکل و بدنه انواع مختلفی دارد و این تفاوت‌ها به دلیل نوع و کاربری آنها و همچنین محل نصب دوربین می‌باشد.

  • دوربین مداربسته دام
  • دوربین مداربسته صنعتی
  • دوربین مداربسته اسپیددام
  • دوربین مداربسته مینیاتوری
  • دوربین مداربسته بولت





دوربین مداربسته دام

دوربین مداربسته دام

دوربین مداربسته دام (Dome)، از لحاظ ظاهری حالت گنبدی شکل بوده و دلیل نامگذاری آن هم شکل آن است. این دوربین‌ها در بازار به دوربین‌های سقفی نیز معروف هستند.

از این نوع دوربین‌ها در فضاهای داخلی مانند پارکینگ‌ها، فروشگاه‌ها و … بیشتر استفاده شده و به سقف نصب می‌شود.

دوربین مداربسته صنعتی

دوربین مداربسته صنعتی که به دوربین مداربسته BOX نیز معروف است.

در مکان‌های صنعتی از این نوع دوربین استفاده می‌شود از لحاظ شکل مکعب مستطیل بوده و لنز دوربین به صورت جداگانه به بدنه دوربین متصل شده است.

دوربین مداربسته صنعتی
دوربین مداربسته اسپیددام

دوربین مداربسته اسپیددام

دوربین مداربسته اسپیددام که به دوربین‌های مداربسته گردان و PTZ نیز معروف هستند، این دوربین‌ها در فضاهای بزرگ و باز بیشتر مورد استفاده می‌شود و امکان چرخش لنز و همچنین زوم کردن توسط اپراتور نیز دارند.

از این دوربین‌ها در ارگان‌های نظارتی و راهنمایی و رانندگی استفاده می‌شود.

این نوع دوربین‌ها با نصب روی دکل دوربین قابلیت وسعت دید بسیار بالایی را خواهد داشت.

دوربین مداربسته مینیاتوری

دوربین مداربسته مینیاتوری که در بازار به دوربین مخفی و پین هول (Pinhole) نیز معروف است. همانطور که از اسمش مشخص هست با توجه به ابعاد کوچک آن می‌توان به صورت مخفی از آن استفاده کرد.

دوربین های مینیاتوری عمدتا در مکان‌هایی بکار برده می‌شود که نیاز به ظبط تصاویر به صورت نامحسوس وجود داشته باشد. شاید بدنه خود دوربین کوچک نباشد اما لنز این دوربین‌ها بسیار کوچک است .

دوربین مداربسته مینیاتوری
دوربین مداربسته بولت

دوربین مداربسته بولت

دوربین مداربسته بولت، یکی از پرکاربردترین مدل‌های دوربین مداربسته بوده که بیشتر در فضاهای باز استفاده می‌شود و با توجه به نوع کاربرد آن از بدنه‌ای مقاوم در برابر آب و گرد غبار که عمدتا فلز بوده استفاده می‌شود.

این دوربین‌ها قابلیت نصب روی دیوار، سقف و همچنین دکل‌های دوربین را دارد. دوربین BULLET خاصیت دید در شب نیز دارد.

در برخی از مدلهای دوربین بولت و همچنین سایر دوربین‌های مداربسته، تکنولوژی مادون قرمز EXIR نیز وجود دارد که تصویر بسیار بهتر و واضح تری در شب دارد.

خب تا به اینجا با تکنولوژی مورد استفاده و انواع دوربین مداربسته آشنا شدیم، در ادامه به استانداردهای کیفیت تصویر خواهیم پرداخت.

quality cctv cameras

استانداردهای کیفیت تصویر در دوربین مداربسته

یکی از مهمترین پارامترها در دوربین مداربسته وضوح تصویر آن است، در ادامه با انواع کیفیت و تراکم پیکسل‌های استفاده شده خواهیم پرداخت هرچه تعداد پیش

۱ مگاپیکسل(۱۲۸۰*۷۲۰) HD
۲ مگاپیکسل(۱۹۲۰*۱۰۸۰) Full HD
۳ مگاپیکسل ۲۰۴۸*۱۵۳۶
۴ مگاپیکسل ۲۵۶۰*۱۴۴۰
۵ مگاپیکسل ۲۵۳۶*۱۹۲۰
۸ مگاپیکسل ۳۸۴۰*۲۱۶۰ (۴K)

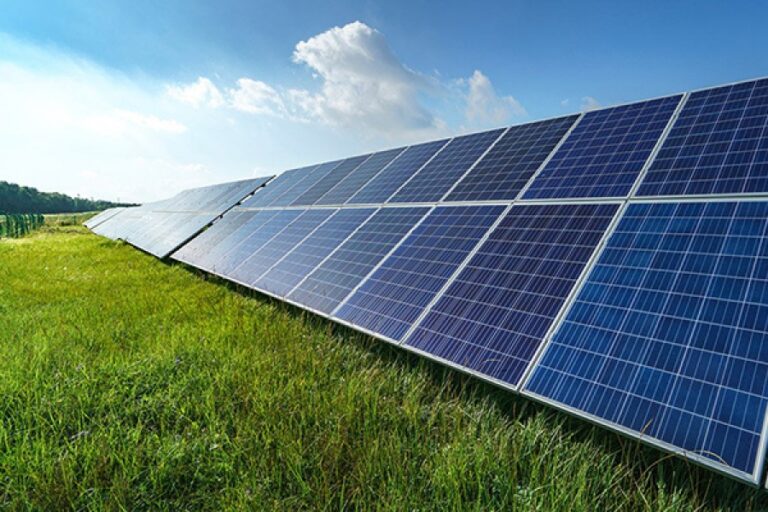

پنل خورشیدی چیست؟

پنل خورشیدی چیست؟

پنل خورشیدی مهمترین بخش یک سیستم انرژی خورشیدی است.
تابش نور خورشید بر روی پنل خورشیدی باعث تولید جریان الکتریکی می شود. در ادامه به توضیح مختصری در مورد ویژگی های مورد نیاز در پنل و استفاده از آینه و عدسی در ساخت پنل می پردازیم.

پنل خورشیدی چیست؟

پنل های خورشیدی با قرار دادن سلول های خورشیدی در کنار هم ساخته می شوند.
سلول های خورشیدی از ترکیبات نیمه هادی ساخته شده اند که نور خورشید را به الکتریسیته تبدیل می کند و برای تولید برق در مناطق دورافتاده که به شبکه سراسری دسترسی ندارند بسیار کاربردی است.
در ادامه به بررسی برخی از اجزای پنل خورشیدی خواهیم پرداخت.
پنل خورشیدی چیست؟

آینه ها و عدسی های فرنل

عدسی فرنل برای روشن کردن فواصل طولانی از جمله فانوس دریایی اختراع شد. این عدسی ها از پدیده شکست برای تمرکز پرتو نور استفاده می کنند.
در پنل های خورشیدی از این عدسی ها استفاده شده است و به کمک آن ها با تمرکز پرتوهای نور خورشید بر روی پنل مورد نظر، توان دریافتی افزایش پیدا کرده است.
در عمل با تمرکز نور خورشید بر روی سطح کوچکتر و در واقع با افزایش شدت نور خورشید می توان انرژی بیشتری جذب پنل کرد و کارایی آن را به میزان قابل توجهی افزایش داد.
اما این کار با مشکلاتی همراه است که دلیل اصلی آن افزایش دمای پنل است. در عمل بسیاری از پنل هایی که به این روش آزمایش شده اند به دلیل وجود عدسی های فرنل در دمای بالا کاملاً خراب شده و از کار افتاده اند.
به دلیل گرمای زیاد تولید شده در محل پنل ها، نصب آن ها باید با دقت و ظرافت خاصی صورت پذیرد که هوای اطراف قادر به عبور از وجوه مختلف آن ها بوده و عمل تهویه به گونۀ مناسبی انجام شود.
یکی از راهکارهای جایگزین دیگر برای افزایش شدت تابش، استفاده از آیینه یا سطوح فلزی براق و صیقلی برای جمع آوری و انعکاس نورهای اطراف، به سطح پنل ها است.

پایه پنل خورشیدی

پایه پنل خورشیدی یا سازه خورشیدی به سازه ای گفته می شود که در آن پنل های خورشیدی نصب شده و با زاویه خاصی به سمت آسمان در مقابل نور خورشید قرار می گیرند.
ساختار پنل های خورشیدی معمولاً از آلومینیوم یا فولاد با گالوانیزه گرم ساخته می شود، اما در برخی موارد از سازه های چوبی یا پلاستیکی نیز استفاده می شود.
دوام و جنس سازه بسیار مهم است، زیرا باید از پنل خورشیدی در صورت رطوبت و بادهای شدید تا ۱۲۰ کیلومتر در ساعت محافظت کند.
به همین دلیل به ساختار یک نیروگاه خورشیدی توجه زیادی می شود و اغلب محاسبات پیچیده ای برای این منظور انجام می شود. این سیستم به طور کلی به چهار دسته زیر تقسیم می شود:
  • استراکچر ثابت
  • استراکچر برای سطح شیب دار
  • استراکچر با قابلیت تنظیم زاویه و ارتفاع
  • استراکچر هوشمند

شما میتوانید برای خرید پایه پنل خورشیدی با متخصصان شرکت پارس دکل مشورت کنید و سپس اقدام به سفارش کنید.



پنل خورشیدی چیست؟



انواع پنل خورشیدی

پنل های خورشیدی سه دسته هستند و هر کدام از آنها مزایا و معایب خود را دارند.

 پنل خورشیدی منو کریستال

پنل خورشیدی منو کریستال یا تک بلوری دارای سلول های خورشیدی است که از کریستال های سیلیکون خالص ساخته شده اند. راندمان آنها حدود ۱۵-۲۰ درصد است، در هوای گرم عملکرد بهتری دارند و قیمت آنها نسبتاً بالاتر است.
این پنل های خورشیدی از سلول های خورشیدی کوچک زیادی تشکیل شده اند که هر کدام از کریستال های سیلیکونی متفاوتی ساخته شده اند. در میان پنل های خورشیدی رایج و موجود امروزه، این نمونه ها نسبت به انواع دیگر راندمان بالاتری دارند.

این پنل ها تمامی ویژگی های مدل های پربلوری را دارند اما به دلیل کارایی بالا اگر بازده تولید را ملاک قرار دهیم باید کوچک ترین و جمع و جور ترین پنل ها به حساب بیایند.

پنل خورشیدی پلی کریستال

پنل خورشیدی پلی کریستال یا پربلوری شامل سلول های خورشیدی ساخته شده از انواع مختلف مهره های تک کریستال می باشد. در هوای گرم، کارایی تحت تأثیر قرار می گیرد. قیمت نسبتا پایین تری دارند.

این پنل ها از چندین سلول خورشیدی ساخته شده اند که هر کدام از آن ها از قرص های نازکی از کریستال های سیلیکون ساخته شده اند. راندمان این پنل ها در نور مستقیم خورشید بسیار بهتر است و بین ۱۳ تا ۱۶ درصد در مقایسه با نمونه های لایه نازک متغیر است.

به این ترتیب طبیعی است که با در نظر داشتن یک توان خاص، مساحت اشغال شده به توسط پنل های پر بلوری، حدود ۱/۲ نمونه های لایۀ نازک بوده و به تبع آن، نصبشان در شرایط گوناگون و به ویژه حالت های دشوار ، بسیار ساده تر خواهد بود. عمر مفید این پنل ها بیشتر از نمونه های لایۀ نازک بوده و میزان مورد انتظار چیزی در حدود ۲۵ سال برآورد می شود.

در مقابل این مزایا، مهمترین مزیت پنل های لایه نازک این است که در هوای ابری و حتی در شب بهتر از نمونه های پربلوری تولید برق می کنند.
فرآیند ساخت پنل های خورشیدی پربلوری تا حدودی پیچیده است و از این نظر قیمت اولیه آنها ۲۰ تا ۳۰ درصد گرانتر از نمونه های لایه نازک است.

پنل خورشیدی لایه نازک

پنل خورشیدی لایه نازک که آمورف، بی شکل یا ساده نیز نام دارند، ساختار کریستالی منظمی ندارند و در ضخامت کمی ساخته می شوند. آنها تا حدودی انعطاف پذیر هستند و می توانند روی سطوح مختلف استفاده شوند. اما راندمان پایینی دارند.

در مقایسه با سایر فناوری‌ها، این نمونه کارایی قابل‌توجهی ندارد و در نهایت می‌تواند تنها ۷ درصد از نور ورودی را به برق تبدیل کند. گفتنی است پنل های مذکور در روزهای ابری عملکرد خوبی دارند و همچنان برق تولید می کنند و برخی از نمونه ها در نور مهتاب عملکرد قابل قبولی از خود نشان می دهند.
تولید این پنل ها با هزینه کم همراه است و در حال حاضر چندین شرکت تولیدی با چاپ و قرار دادن سلول های خورشیدی بر روی لایه ها و لایه های نازک، پنل های آمورف ارزان قیمت را به بازار عرضه می کنند.
به دلیل راندمان پایین پنل های لایه نازک، برای تولید انرژی ویژه، ابعاد این نمونه ها بسیار بزرگتر از پنل های پلی کریستالی معادل است. در نتیجه، پنل‌ها عمدتاً در جاهایی استفاده می‌شوند که سلول‌های خورشیدی محدود به فضا نیستند یا توان مورد نیاز کم است.

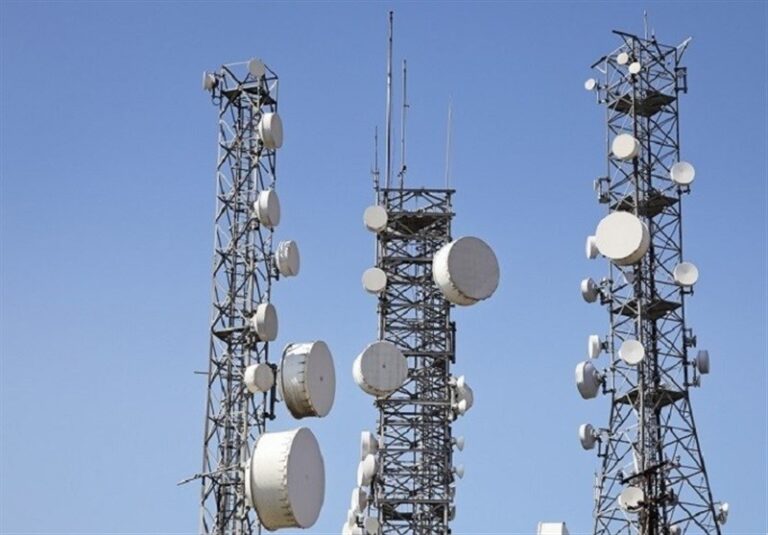

استانداردهای نصب دکل مخابراتی

استانداردهای نصب دکل مخابراتی

برای نصب دکل های مخابراتی نیز مانند دیگر دکل ها استانداردهایی وجود دارد. ضروری است که دکل مخابراتی تا شعاعی معین برای انسان ها، تاسیسات، جانداران و … آسیب زا نباشد.

همچنین باید قوانین و استانداردهایی وجود داشته باشد تا دکل مخابراتی در برابر حوادث طبیعی مثل سیل، زلزله و … ایمن باشد.

در ادامه قوانین و استاداردهای نصب دکل که سازمان تنظیم مقررات و ارتباطات رادیویی آن را منتشر کرد، قرار خواهیم داد.



استانداردهای نصب دکل مخابراتی



استانداردهای نصب دکل مخابراتی

ماده ۱- تعاریف:

سازمان: سازمان تنظیم مقررات و ارتباطات رادیویی وزارت ارتباطات و فناوری اطلاعات؛
دکل آنتن: سازههای مکانیکی پایه (غالباً فلزی) برای نصب آنتن ارسال و یا دریافت امواج الکترومغناطیسی؛
پروانه: پروانه تاسیس و بهره برداری از شبکه های رادیویی و پروانه شبکه های ارتباطی و فناوری اطلاعات از هر نوع که توسط سازمان صادر میشود؛
بهره بردار: شخص حقوقی یا حقیقی که از دکل آنتن با رعایت ضوابط فنی و مقررات مندرج در این ضوابط استفاده میکند؛
منع فنی: مجموعه محدودیتهای استحکامی ابنیه، محدودیتهای مکانیکی ویا موانع ارتباطی است که با اعمال اصلاحات مجاز بر روی سازه دکل آنتن یا بستر استقرار آن یا اعمال تنظیمات خاص آنتن قابل برطرف شدن نمیباشد؛
منع بهداشتی: منع ناشی از افت سطح ایمنی از حد مجاز و یا سرریز شدن سطح انرژی تشعشعی ایمن است که در صورت نصب آنتن بیشتر بر روی دکل آنتن با اعمال اصلاحات مجاز بر روی سازه دکل آنتن یا بستر استقرار یا اعمال تنظیمات خاص آنتن قابل برطرف شدن نمیباشد؛
سایت دکل آنتن زمینی: ایستگاه تاسیس شده بر روی سطح زمین که دکل آنتن آن نیز بر روی بستر زمین نصب میشود؛
ماده ۲ حوزه شمول این ضوابط به شرح زیر است :

  • دارندگان حداقل یکی از انواع پروانه ها یا مجوزهای صادره از سوی سازمان که در آن ارتباطات رادیویی مجاز شمرده شده است ، در تمام سرویسهای رادیویی و در تمام باندهای فرکانسی ، در سرزمین جمهوری اسلامی ایران؛
  •  هرگونه آنتن فعال متعلق به شبکه های رادیویی اختصاصی؛
  •  دکلهای آنتن فعال بلندتر از ابعاد آنتن؛
  •  سامانه های آنتن فعال منصوبه بر روی دیوار بیرونی بنا یا بر روی تاسیسات موجود .

ضوابط استفاده مشترک از دکل آنتن

ماده ۳ -تمام دارندگان پروانه یا دارندگان مجوز موظف هستند تا در صورت عدم وجود منع فنی یا منع بهداشتی، نسبت به اشتراک گذاردن دکل آنتن متعلق به خود و تامین دسترسی و فضای لازم برای نصب متعلقات آنتن با سایر دارندگان پروانه یا مجوز طبق این ضوابط همکاری نمایند؛
ماده ۴ -هر گونه استفاده مشترک از دکل آنتن براساس ماده ۳ باید در چارچوب قرارداد بین بهره برداران و منطبق بر این ضوابط بوده و در آن موارد زیر به صورت شفاف تعیین شده باشد.

  • نشانی، ارتفاع، مشخصات ثبتی و مکانیکی دکل، حدود بارگذاری و مختصات جغرافیایی محل نصب تا دقت دهم ثانیه؛
  •  تعهدات و نسبت سهم هر یک از شرکاء در بهره برداری فعلی و توسعه آتی؛
  • مدت قرارداد استفاده از دکل توسط هر یک از بهره برداران؛
  •  دستورالعمل نگهداری از دکل؛
  •  ارتفاع محل نصب آنتن ها برای هر یک از بهره برداران؛
  •  مشخصات تشعشعات رادیویی آنتن های هر یک از بهره برداران؛
  •  الزام بهره برداران به رعایت مقررات محل نصب دکل که از سوی مالک محل، مراجع شهری و سایر نهادهای مؤثر تعیین شده است؛
  •  نحوه اتمام قرارداد و تعیین تکلیف تجهیزات اضافه شده ویا هزینه های احتمالی صرف شده برای آماده سازی دکل آنتن و یا هزینه ها و یا تجهیزات لازم برای برگشت به شرایط قبل از اشتراک دکل آنتن؛
  •  سهم پرداخت حق بیمه هر یک از بهره برداران.

ضوابط ایمنی در مقابل تشعشعات

ماده ۵- بهره برداران موظف به انجام کلیه اقدامات فنی لازم هستند تا انرژی تجمعی تشعشعات ساطع شده از آنتن های منصوبه بر روی بنا یا دکل مورد نظر با سایر تشعشع کننده ها، در محل تردد یا حضور افراد از حدود آستانهای تعیین شده در استاندارد مصوب سازمان استاندارد و تحقیقات صنعتی ایران تحت عنوان “پرتوهای غیریونساز حدود پرتوگیری” با کد ۷۵۶۸ فراتر نرود.
ماده ۶- بهره برداران موظف به اندازه گیری دورهای انرژی تجمعی تشعشعات ساطع شده از آنتن های منصوبه بر روی بنا یا دکل آنتن مورد نظر با سایر تشعشع کننده ها، در محل تردد یا حضور شهروندان که حائز قویترین تشعشع دریافتی از آنتن های دکل مورد نظر نیز است ، بوده و مقدار اندازه گیری شده به ازای هر بنا یا دکل آنتن را باید به صورت عمومی به همراه تصویر و ابعاد بنا یا دکل و نشانی محل استقرار در پایگاه اطلاع رسانی خود مننتشر نموده و نسخهای از آن را برای سازمان انرژی اتمی ایران و سازمان تنظیم مقررات و ارتباطات رادیویی ارسال نمایند.
ماده ۷ -بهره برداران موظف به انجام اقدامات فنی به منظور ایجاد حفاظت های لازم برای تامین ایمنی تشعشعی کارکنان خود که در معرض مستمر و مستقیم تشعشعات فرستنده های رادیویی قرار گرفته اند ، هستند؛
ماده ۸ -درصورت احتمال قرارگیری مردم در محدوده غیر ایمن پیرامون آنتن، بهره برداران موظف به حصارکشی بازدارنده و نصب علائم هشدار دهنده “احتمال دریافت انرژی تشعشعی فراتر از حد استاندارد” می باشند؛
ماده ۹ -حداقل فاصله ایمن d (بر حسب متر) در فضای آزاد مقابل گلبرگ اصلی آنتن دارای توان تشعشعی EIRP بیش از دو وات در فرکانس f که مشمول سطح مجاز چگالی توان تشعشی Slim(f) (بر حسب W/m2 ) ذکر شده در استاندارد “پرتوهای غیریونساز حدود پرتوگیری” با کد ۸۵۶۷ برای موارد مردم و موارد شغلی است ، باید مطابق با رابطه زیر باشد:
EIRP = 4.97 +20logSlim(f)+20logd , dbw
Effective Isotropic Radiated Power



ماده ۱۰- در صورت استقرار بیش از یک سامانه آنتن بر روی یک دکل آنتن یا بنا، حداقل فاصله ایمن مردم و موارد شغلی در یک راستای معین برابر با مجذور مجموع مربعات حداقل فاصله ایمن تمام سامانه های آنتن مجزای محاسبه شده طبق ماده ۹ در راستای مذکور است.



استانداردهای نصب دکل مخابراتی

ضوابط نصب و مجوزهای نصب دکل آنتن

ماده ۱۱- بهره برداران دکل آنتن یا سامانه های آنتن، حسب محل نصب مورد نظر، برای ایجاد سایت و استقرار دکل آنتن یا سامانه آنتن موظف به انجام یکی یا تعدادی از موارد زیر قبل از نصب هستند:

  •  اخذ مجوزهای لازم از متولی محل مربوطه؛
  •  اخذ مجوزهای لازم در صورت نصب در حریمهای قانونی حفاظتی و امنیتی راهها، اماکن و تاسیسات کشور ، خطوط هوایی انتقال و توزیع برق و محدثات مجاور؛
  •  کسب رضایت نامه ثبتی مالک، درصورت نصب در بنا یا پشت بام یا بر روی دیوار بیرونی آن؛
  •  اخذ تاییدیه استحکام بنای انتخاب شده برای نصب دکل آنتن یا سامانه آنتن و متعلقات مربوطه صادره از سوی سازمان نظام مهندسی ساختمان یا دارندگان صلاحیت فنی مورد تایید آنها.

ماده ۱۲- ارتفاع آنتن نصب شده بر روی دیوار بیرونی بنا یا بر روی تاسیسات موجود نسبت به سطح زمین پای بنا تا پنجاه متر مقابل آنتن ، نباید کمتر از پنج متر باشد؛
ماده ۱۳- تا حد امکان نمای دکل آنتن و آنتنهای منصوبه بر روی آن و تجهیزات مرتبط، متناسخ و متناسب با بافت محیطی محل نصب بوده و از منظر عمومی مخفی شده باشد؛
ماده ۱۴- نصب تابلوی مشخصات دکل آنتن قابل رؤیت در پای دکل حاوی شماره ثبت دکل، نام تولید کننده دکل، تاریخ نصب، نام حقوقی نصّاب ، نام مالک حقوقی ، نام اپراتورهای استفاده کننده ، ارتفاع بر حسب متر ، مختصات جغرافیایی تا دقت دهم ثانیه و فهرست سامانه های آنتن منصوبه ضروری است . در مورد سامانه های آنتن منصوبه بر روی بنا ، اطلاعات مشابه باید در مکان قابل رؤیت برای ناظر نصب شود.
ماده ۱۵- همزمان با پایان استفاده از دکل آنتن برای استقرار آنتن های فرستنده و یا آنتن های گیرنده ، مالک دکل آنتن موظف به جمع آوری آن و سازه های مربوط می باشد، مگر آنکه مجوزهای حفظ دکل بدون آنتن مطابق با ماده ۱۲ قبلاً اخذ شده باشد . در مورد سامانه های آنتن منصوبه بر روی بنا یا تاسیسات، مالک سامانه آنتن موظف به جمع آوری احداثات مربوط می باشد؛

ضوابط ایمنی محیطی

ماده ۱۶ -بهره برداران موظف هستند مجموعه دکل آنتن، سامانههای آنتن و تجهیزات جانبی آنرا در مقابل اتفاقات محتمل بیمه نمایند.
ماده ۱۷ – نصب سازه دکل آنتن باید زیر نظر مهندس ناظر قانونی، مطابق با موازین تعیین شده توسط متولی محل نصب و با رعایت کامل موارد ایمنی و اقدامات پیشگیرانه جانی و مالی برای نصّاب و مردم در محدوده کارگاه نصب انجام شود.
ماده ۱۸- درصورت وجود احتمال خطر ورود به کارگاه محل نصب و یا محوطه دکل آنتن و یا تماس با دکل آنتن ، بهره بردار موظف به نصب تابلوهای هشدار دهنده قابل رؤیت می باشد.
ماده ۱۹ – دکلبند باید دارای گواهینامه احراز توانایی لازم شغلی بوده و مجهز به تجهیزات ایمنی فردی برای پیشگیری از سقوط یا ضربه و لباس مقاوم در مقابل تشعشعات رادیویی قدرتمند و داغ بودن تجهیزات باشد. رعایت اصول ایمنی در بالابردن تجهیزات و حمایت دکل بند و تجهیزات توسط افراد دیگر ضروری است.
ماده ۲۰ – روشنایی دکل آنتن در شب و نیز رنگ آمیزی آن، باید مطابق پیوست شماره ۱۴ استانداردهای سازمان بین المللی هوانوردی غیرنظامی ( ۷ICAO ) باشد.
ماده ۲۱- سامانه حفاظت در برابر صاعقه باید مطابق استاندارد بینالمللی حفاظت در مقابل رعد و برق سری  IEC 623059 طراحی و اجرا شده باشد.
ماده ۲۲ – کابلهای اتصال آنتن به تجهیزات جانبی باید دارای پوشش مقاوم در مقابل حرارت, شعله و اشعه ماورای بنفش خورشید باشد؛ این ضوابط در ۲۲ ماده تنظیم شده است .

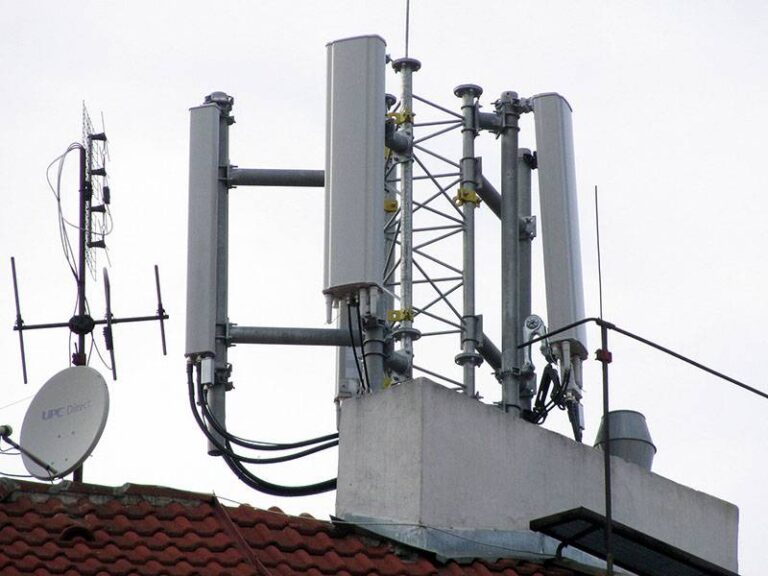

نصب دکل ایرانسل در منزل

نصب دکل ایرانسل در منزل

در سال های اخیر به دلیل استفاده زیاد از تلفن همراه، نصب دکل ایرانسل در منزل رایج شده است. نصب برخی از دکل ها مانند دکل مخابراتی بر روی پشت بام انجام میگیرد. قبلا برای نصب این دکل ها نیاز به تخریب بخشی از پشت بام بود. اخیرا استفاده از روش هایی مانند کاشت میلگرد و کاشت بولت به دلیل اقتصادی تر بودن و همچنین عملکرد بهتر مورد استقبال قرار گرفته است.

در این روش به جای تخریب بتن سقف، با استفاده از کاشت شیمیایی، بولت هایی درون سقف کاشته می شوند و دکل بر روی آن ها نصب می شود.

از نظر اقتصادی هزینه تمام شده این روش به میزان قابل توجهی پایین تر از روش های دیگر است و از نظر فنی نیز چون کم ترین میزان آسیب را به سازه وارد می کند، اجرای آن معقول تر به نظر می رسد.



نصب دکل ایرانسل در منزل





نصب دکل ایرانسل در منزل

امروزه با گسترش استفاده از خدمات ارتباط جمعی، نیاز به گسترش زیرساخت های آن هم افزایش پیدا کرده است. نصب دکل به صورت صحیح و با رعایت قوانین تدوین شده در این زمینه توسط شهرداری ها می تواند متضمن ایمنی دکل باشد.

توجه داشته باشید که نصب دکل حتما باید با توجه به قوانین صورت بگیرد.

همیشه بهتر است به جای باور حرف‌هایی که بی‌اساس دهان به دهان در میان مردم می‌چرخند، به نهادها و استانداردها اعتماد داشته باشیم.

در سال‌های اخیر، ده‌ها بار مدیران وزارت ارتباطات و خود شخص وزیر ارتباطات تاکید کردند که عملکرد تمام اپراتورها در نصب و راه‌اندازی دکل‌های موبایل، انتخاب مکان، رعایت استانداردهای محیطی و فنی، میزان تشعشعات الکترومغناطیس و اثرات تجمعی امواج رادیویی مورد بررسی و نظارت پیوسته قرار دارد.

سازمان تنظیم مقررات و ارتباطات رادیوی در گزارش‌های فصلی خود تاکید می‌کند میزان تشعشعات رادیویی در ایران یک دهم حد مجاز و استاندارد جهانی هستند.



اپراتورها برای استفاده از بام ساختمان‌ها یا زمین ملک‌هایی که عمومی نبوده و در تصرف اشخاص قرار دارند، مبالغی به عنوان اجاره پرداخت می‌کنند.

کلیه هزینه‌های تعمیر و نگه‌داری آنتن‌های موبایل و تجهیزات نصب شده بر عهده خود اپراتورها است و هیچ مسئولیتی متوجه مالکان و صاحبان ساختمان‌ها نخواهد بود.

بنابراین، گاهی اوقات بهترین فرصت است بام ساختمانی که هیچ کاربری دیگری ندارد را برای نصب یک آنتن BTS استفاده کنیم و علاوه بر درآمدزایی، ارزش افزوده‌ای برای ساختمان ایجاد نماییم.

منازل و ساختمان‌های همسایه هم می‌توانند از مزایای این آنتن BTS استفاده کنند و مشکل آنتن‌دهی موبایل در آن کوچه و محله را رفع کرد.

گاها مشاهده می‌شود منازل مناطق و کوچه‌هایی به خاطر نداشتن وضعیت آنتن‌دهی مناسب؛ به قیمت‌های ارزان‌تری به فروش می‌روند و ساختمان‌هایی که آنتن‌دهی موبایل مناسبی داشته یا در مجاورت آنتن‌های BTS اپراتورهای مختلف قرار گرفتند؛ بهای بیشتری یافته و برای کارهای اداری و کسب‌وکاری مورد استفاده قرار می‌گیرند.



نصب دکل ایرانسل

نصب دکل های اینترنتی و دکل های شرکت های مخابراتی مانند ایرانسل با دکل مخابراتی و دکل های مورد استفاده برای دوربین های کنترل ترافیک تفاوت هایی دارد.

به دلیل نیاز به استفاده از این دکل هادر مناطق شهری و محله ها و در فواصل نسبتا نزدیک به هم و همچنین لزوم نصب آن ها در ارتفاع جهت عملکرد بهتر آن ها، معمولا این دکل ها بر روی بام منازل مسکونی نصب می شوند.

برای نصب این دکل ها معمولا تلاش بر نصب آن ها بر روی بام ساختمان های بلند در منطقه است. اما نصب آن ها با چالش هایی روبرو خواهد بود. این چالش ها علاوه بر پیدا کردن محل مناسب برای نصب و موارد دیگر شامل مسائل فنی نیز می گردد.

یکی از مهم ترین  چالش های فنی این است که معمولا این دکل ها قرار است بر روی بام هایی نصب شود که ساختمان آن ها قبلا تکمیل شده است. در این حالت احتمالا بام ایزوگام شده و اطلاعات سازه ای زیادی نیز در دسترس نمی باشد. از طرفی با توجه به الزاماتی که در خصوص ایمنی این دکل ها باید رعایت شود و جهت اطمینان از نصب صحیح آن ها باید از شرایط سازه اطلاع داشت تا بتوان اتصال مناسبی با آن برقرار نمود.

در این حالت در روش سنتی معمولا قسمت بالایی بام تخریب می شد. در صورتی که قرار بود دکل بر روی ستون نصب گردد نیز، قسمت بالای ستون تخریب شده و بولت های مورد نیاز برای زیر دکل درون ستون قرار داده شده و مجددا بتن ریزی صورت می گرفت. این روش علاوه بر صرف زمان و هزینه زیاد می توانست با ایجاد آسیب های سازه ای نیز همراه باشد.

در روش های جدیدتر معمولا از کاشت آرماتور برای نصب دکل های اینترنتی که قرار است بر روی بام نصب گردند، استفاده می شود. در این روش نیازی به تخریب نبوده و تنها محل نصب دکل سوراخکاری شده، درون آن چسب های مخصوص کاشت (چسب هیلتی) تزریق شده و بعد از کاشت میلگردها، نصب دکل انجام می شود.

همان طور که اشاره شد، معمولا دکل های اینترنتی که روی بام منازل نصب می شوند، وزن زیادی ندارند، با این حال به دلیل قرارگیری آن ها در ارتفاع، تحت بار باد ممکن است لنگر قابل توجهی در آن ها ایجاد شود. به همین دلیل برای اطمینان از عملکرد صحیح آن ها باید کاشت به تعداد کافی و با رعایت ضوابط آیین نامه صورت پذیرد.





نصب دکل ایرانسل در منزل



استاندارد نصب دکل ایرانسل

استاندارد نصب دکل ها با توجه به نوع کاربری، محل نصب آن ها، ارتفاع و اهمیت آن ها تدوین می گردند. در رابطه با نصب دکل ایرانسل در مناطق شهری اخیرا شهرداری ها از جمله شهرداری تهران قوانین و استانداردهایی را تنظیم کرده اند که با رعایت آن ها می توان از آسیب های احتمالی جلوگیری نمود.

دستورالعمل های نصب دکل با هدف ساماندهی دکل ها در راستای حفظ سیمای شهری و حفظ سلامت مردم، توسط شورای شهر تهران ارائه شده است که می توانید متن آن را از وبسایت شورای شهر تهران دریافت نمایید.

برای کسب اطلاعات بیشتر و دریافت مشاوره میتوانید با مشاوران پارس دکل در ارتباط باشید.

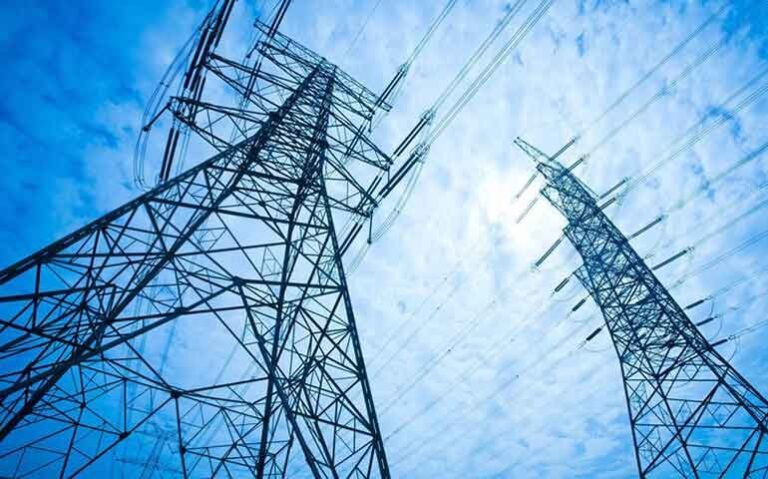

معرفی اجزای مختلف دکل برق

معرفی اجزای مختلف دکل برق

معرفی اجزای مختلف دکل برق

در این مقاله از وب سایت پارس دکل قصد داریم به معرفی اجزای مختلف دکل برق بپردازیم.



معرفی اجزای مختلف دکل برق


اجزای مختلف دکل برق

  • قله دکل برق
  • بازوی نگهدارنده دکل برق
  • تیر نگهدارنده دکل برق
  • قفسه سینه دکل
  • بدنه‌ی دکل انتقال نیرو
  • پایه دکل برق
  • مونتاژ صفحه و پیچ پایه دکل‌های برق

قله دکل برق

بخش بالایی دکل‌های برق، قله دکل نام دارد. سیم محافظ زمین که به آن اتصال به زمین یا ارت هم می‌گویند، به این قسمت وصل می‌شود.



بازوی نگهدارنده دکل برق

بازوی نگه دارنده دکل برق، هادی‌هایی که وظیفه انتقال برق را دارند را نگه می‌دارد.

با توجه به سطح ولتاژ انتقال، پیکربندی و حداقل زاویه تشکیل شده برای توزیع تنش ابعاد بازوی نگهدارنده‌ی هادی را در دکل‌های انتقال نیرو مشخص می‌کنند.



قفسه سینه دکل

بخش بین بدنه دکل و قله، به عنوان قفسه سینه دکل‌های انتقال نیرو در نظر گرفته می‌شود.



بدنه‌ی دکل انتقال نیرو

به قسمتی که از پایین بازوی نگهدارنده تا بالای سطح زمین قرار دارد بدنه دکل برق می‌گویند. وظیفه این بخش بیشتر از همه چیز این است که فاصله‌ی میان هادی‌های انتقال برق و زمین برای ما مشخص کند.

معرفی اجزای مختلف دکل برق





نکات طراحی دکل برق

برای طراحی دکل های برق باید به یکسری از نکات حتما توجه کرد. این نکات عبارتند از:

  • حداقل فاصله پایین ترن هادی تا سطح زمین
  • طول زنجیره مقره دکل برق
  • حداقل فاصله بین هادی‌های انتقال برق و حد اقل فاصله بین هادی و دکل
  • در نظر گرفتن جای اتصال به زمین با توجه به بیرونی‌ترین هادی
  • مد نظر داشتن قسمت مورد نظر صاعقه گیر در بالای دکل برق

انواع دکل برق

دکل های انتقال نیرو به دو دسته‎ دکل های مشبک (لتیس=Lattice) و دکل های تلسکوپی (تک پایه) تقسیم می‎شوند. دکلهای تلسکوپی زیباتر هستند و جای کمتری می‎گیرند و در وسط بلوار‌ها قابل نصب می‌باشند.
دکل های لتیس بزرگتر، قوی ‎تر و ارزان‎تر هستند.

دکل تلسکوپی

ساختار دکل‌های برق تلسکوپی، شبیه پایه‌های روشنایی تلسکوپی است.

مزیت این دکل‌ها به دکل‌های مشبک خرپایی محیطی، اشغال فضای بسیار کمتر است. به طوری که یک دکل تلسکوپی برای خط انتقال ۴۰۰ کیلولت، با ارتفاع ۵۰ متر، برای استقرار تن‌ها به ۳ متر مربع فضا نیاز دارد، اما یک دکل خرپایی مشابه، نیاز به ۱۲۵ متر مربع فضا خواهد داشت.
این ویژگی دکل‌های تلسکوپی باعث می‌شود در شهرها، که فضا کمتر و قیمت زمین بسیار بیشتر است، دکل‌های تلسکوپی گزینه‌ی اول برای خطوط انتقال نیروی درون شهری باشند.


معایب دکل‌های تلسکوپی


از معایب دکل‌های تلسکوپی به بد منظر بودن آن‌ها اشاره شده است. این مورد مخصوصا در مورد دکل‌های انتقال نیرو مطرح است تا دکل‌های روشنایی.


مشکل اصلی مردم با این دکل‌های تلسکوپی انتقال نیرو، از باب شایعاتی است که در مورد احتمال بیماری و سرطان‌زا بودن پایه‌های برق فشار قوی مطرح می‌شود. اصولا مردم دوست ندارند یک دکل فشارقوی برق از وسط کوچه‌شان عبور کند.


در مورد دکل‌های روشنایی فشارقوی، با توجه به اینکه ولتاژ این دکل‌ها چندان بالا نیست، نگرانی‌های مردم احتمالا بیشتر از جانب تکنولوژی لامپ‌ها و نورافکن‌هایی است که در این دکل‌ها به کار می‌رود.

این احتمال وجود دارد که بر اثر حرارت زیاد این لامپ‌ها، اشعه‌ی ماورا بنفش تولید شده بیش از حد مجاز باشد و برای کسانی که طولانی مدت در معرض تابش آن‌ها قرار گیرند خطرآفرین شود.





معرفی اجزای مختلف دکل برق

با توجه به شرایطی که هادی در آن به دکل‌های انتقال می‌رسد، ممکن است شکل ظاهری دکل متفاوت باشد تا بتواند به دکل برق دسترسی داشته باشد. ولی در کل این این تغییر شکل دادن دکل‌ها همیشگی نیست و ممکن است در یک خط انتقال فقط چند دکل با بقیه متفاوت باشند.

دکل‌های برق با توجه بر زاویه انحراف در دسته بندی‌های زیر قرار می‌گیرند:

دکل برق نوع A – زاویه انحراف دکل ۰ تا ۲ درجه

دکل نوع B – زاویه انحراف دکل ۲ تا ۱۵ درجه

دکل نوع C – زاویه انحراف دکل ۱۵ تا ۳۰ درجه

دکل نوع D – زاویه انحراف دکل ۳۰ تا ۶۰ درجه


طبق یک دسته بندی دیگر می‌توان دکل‌ها را بر اساس فشار وارده به بازو‌های دکل انتقال نیرو دسته بندی کرد:

۱. دکل‌های آویز یا کششی:ک این دکل‌ها به طور کلی در دسته بندی دکل‌های نوع A هستند.

۲. دکل‌های انتقال نیرو زاویه دار که دکل تنشی و گاهی هم دکل سکشن نامیده می‌شود و تمام نوع‌های b-c-d از این نوع هستند.





دستک دکل دوربین مداربسته

دستک دکل دوربین مداربسته چیست؟

امروزه با توجه به معضلات ترافیکی موجود در خیابان ها، بزرگراه ها و همچنین جاده های بین شهری، وجود دکل دوربین و دوربین های ترافیکی و امنیتی بیش از پیش احساس می شود.

دوربین های اسپید دام، بولت، پلاک خوان، تردد شمار و کنترل سرعت از انواع دوربین هایی هستند که برای حفظ امنیت و رعایت قوانین راهنمایی و رانندگی در شهرها و جاده ها نصب می شود.

برای استفاده درست از این دوربین ها، ایجاد زاویه مناسب، افزایش برد میدان دید و همچنین کاهش دسترسی عمومی، نیازمند استفاده از انواع دکل دوربین و پایه هستیم.

در مقالات قبل از پارس دکل به بررسی دکل و پایه دوربین پرداختیم. در این مقاله  قصد داریم به بررسی دستک دکل دوربین مداربسته و کاربرد آن بپردازیم. با ما همراه باشید.



دستک دکل دوربین مداربسته

دستک یا پایه یا بازو، ابزاری است که دوربین بر آن نصب می شود.

موقعی که برای نصب دوربین در یک مکان تناسبی وجود ندارد، از دستک دوربین برای نصب آن استفاده می‌شود.

مهم ترین کاربرد دستک دکل دوربین دوربین، امکان نصب دوربین بر روی آن است. بدیهی است که هر چه شرایط نصب دوربین پیچیده و سخت تر باشد، به همان اندازه انتخاب دستک مناسب سخت و پیچیده می‌شود.

حالا به بررسی انواع دستک دکل دوربین مداربسته و کاربرد آن می‌پردازیم.



دستک دکل دوربین مداربسته



انواع دستک دکل دوربین مداربسته

دستک دکل دوربین مداربسته انواع مختلف و کاربردهای متفاوتی دارند و حتی گاها برای نصب نوع خاصی از دوربین یا پرژکتور می‌باشد. به توضیح دستک های پرکاربرد خواهیم پرداخت.

دستک افقی دکل دوربین مداربسته

این نوع دستک ‌ها مناسب برای نصب دوربین در مکان هایی است که نیاز به نصب دکل نیست. این دستک ها برای نصب روی دیوار طراحی شده اند.

بدنه دوربین قابلیت نصب بر روی دیوار را ندارد. پس باید یک دستک یا بازو کمکی باشد تا دوربین بر روی آن نصب شود و همچنین با این کار، برد دید دوربین افزایش پیدا می‌کند. طول دستک افقی حداکثر ۵۰ سانتی متر است.

دستک عمودی دکل دوربین مداربسته

مواقعی نیاز است که دوربین مداربسته از سقف یا ارتفاع بالاتری نصب شود، در این شرایط از دستک یا بازوی عمودی استفاده می‌شود. به دستک عمودی،  پایه دام نیز گویند.

این دستک ها روی سطوح افقی نصب می‌شود و دوربین روی بدنه آن نصب خواهد شد، پس در نهایت ارتفاع دوربین نیز بالاتر خواهد رفت.

گاهی هم لازم است دوربین در ارتفاع پایین تری نصب شود. در این حالت دستک عمودی به صورت بر عکس و به سقف متصل می‌شود.



دستک پن تیلت

این نوع دستک ‌ها قابلیت چرخش و تغییر زاویه دارند.

دوربینی که بر روی دستک پن تیلت نصب می شود، توسط کاربر به جهات مختلف حرکت می کند و زاویه دید آن نیز توسط کاربر تغییر داده می شود.

قبل از اختراع دوربین های اسپید دام و گردان، از این دستک ها برای چرخش دوربین استفاده می کردند. ولی امروزه با وجود دوربین های چرخشی و اسپید دام، استفاده از این نوع دستک بسیار کم شده است.



دستک عصایی دوربین مداربسته

این نوع بازو یا نگهدارنده دوربین مداربسته که شاید بیشترین کاربرد در انواع بازوهای دکل را دارد.

دستک عصایی دوربین در قسمت انتهایی زاویه ‌دار هستند که امکان کنترل دوربین را برای کاربران فراهم می کند و همانطور که از نامش پیداست، شکلی عصایی دارد. عصایی شکل بودن این دستک برای نصب و تنظیم دوربین مداربسته در تمامی جهات بسیار کاربردی است.

کاربر به هنگام استفاده از دستک عصایی، قادر است زاویه دوربین را به هر سمت که مایل باشد تغییر دهد.



دستک دکل دوربین مداربسته



دستک مخصوص نصب بر روی لوله

این دستک برای زمانی که نیاز است دوربین بر روی لوله های گرد نصب شود استفاده می‌شود.

در این حالت دوربین با کمک دستک به لوله متصل می‌شود. دوربین با کمک بست های سیمی به دستک دوربین محکم می شود تا از افتادن آن جلوگیری شود.



جنس دستک دکل دوربین مداربسته

دستک دکل دوربین مداربسته از جنس های مختلفی تولید می‌شود که شامل سه جنس: پلاستیکی، آهنی و آلومینیومی می‌باشد.

  • پلاستیکی

جنس دستک های پلاستیکی سبک است و از نظر قیمت نسبت به جنس های دیگر ارزان تر است.

نقطه ضعف دستک پلاستیکی در سبک و شکننده بودن آن است و همچنین در برابر گرما و سرما آسیب پذیر و شکننده هستند.

در اماکنی که به دستک های کوتاه نیاز باشد، از این جنس استفاده می شود. دستک های این جنسی معمولا از طول بیشتر از ۳۰ سانتی متر تولید نمی‌شوند.

  • آلومینیوم

جنس این نوع دستک دوربین نسبت به نوع پلاستیکی آن محکم تر و مقاوم تر است و شکنندگی کمتری دارد.

معمولا از آلومینیوم برای ساخت دستک های بالای سی سانتیمتر یا دستک های پیش ساخته استفاده می شود.

همچنین هزینه و قیمت ساخت و تولید بازوی نگه دارنده دوربین مداربسته از جنس آلمینیوم مقرون به صرف نمی‌باشد.

  • آهن

جنس دستک دوربین آهنی طبیعتا نسبت به جنس پلاستیکی و آلومینیومی محکم تر است، ولی قیمت آن ها ارزان تر از نوع آلومینیومی است. دلیل آن هم نداشتن ظرافت لازم و سنگین بودن آن می باشد.



شرکت پارس دکل سازنده انواع دکل دوربین مداربسته و دستک دکل دوربین مداربسته با توجه به نیاز مشتریان می‌باشد.

برای هرگونه مشاوره و خرید دکل دوربین مداربسته و دستک دکل دوربین مداربسته با ما از طریق شماره ۰۹۱۷۱۰۷۲۵۰۷ در تماس باشید.



بیس پلیت چیست؟

بیس پلیت چیست؟

محصولات فولادی در ساخت سازه های مختلف اهمیت زیادی دارد.

محصولات فولادی قیمت و ارزش بیشتری دارند و همچنین بر مقاومت سازه تاثیر بسیار زیادی دارند.

یکی از این محصولات فولادی که نقش مهمی در ساختمان سازی دارد، بیس پلیت است.

در این مقاله از پارس دکل به معرفی و بررسی کاربردهای بیس پلیت خواهیم پرداخت.

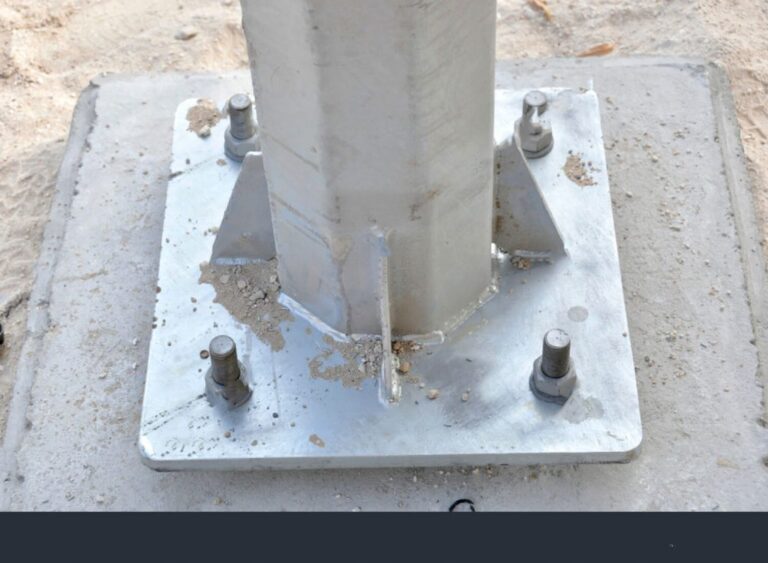

بیس پلیت چیست؟



بیس پلیت چیست؟

بیس پلیت یا صفحه ستون ورق سیاه و مسطحی می‌باشد که بین ستون و بتن برای اتصال بیشتر و بهتر قرار می‌گیرد.

صفحه ستون فشار و وزنی که ستون بر روی بتن یا فونداسیون وارد می‌کند را پخش می‌کند.

دیگر وظیفه صفحه ستون این است که عمل اتصال دکل یا ستون به بتن را نیز ایفا می‌کند. چون ستون یا دکل به تنهایی نمی‌تواند به بتن یا فونداسیون متصل شود.

هرچه ابعاد، محل قرارگیری و نحوه نصب آن دقیق تر باشد، ستون ها و دکل سازه از مقاومت بیشتری برخوردار خواهند شد.

تمایز بین سازه های فلزی و بتنی هم از صفحه ستون آغاز می شود.

در سازه های بتنی برای اجرای ستون ها ریشه گذاری می کنند.

برای صفحه ستون ها دقت بیشتری نسبت به ریشه گذاری در سازه های بتنی نیاز داریم.



کاربرد بیس پلیت چیست؟

از آن جایی که میزان تحمل تنش در فولاد و بتن متفاوت است و در صورتی که ستون فولادی مستقیما روی بتن قرار بگیرد، ستون درون بتن فرو می رود، باید از یک المان واسط استفاده شود.

این المان واسط باید از فولاد و یا هر ماده ای که تحمل تنش در آن بیشتر از فولاد است باشد تا بتواند تنش انتقال پیدا کرده از ستون را تحمل نماید.

از طرفی سطح آن نیز باید از سطح مقطع ستون بزرگتر باشد تا با توجه به ثابت بودن بار در ستون و بیس پلیت و با توجه به رابطه = تنش با افزایش سطح تحمل کننده نیرو تنش کاهش یابد.

میزان این تنش باید به حدی برسد که بتن فونداسیون بتواند آن را تحمل نماید.

اساسا ساز و کار صفحه ستون در سازه فولادی مشابه فونداسیون در هر سازه ای و با توجه به متریال یکسان آن با ستون بسیار شبیه فونداسیون سازه های بتنی است.

همان طور که در سازه بتنی جنس ستون ها و فونداسیون مشابه هم است ولی ستون مستقیما روی خاک قرار نمی گیرد و تنش های آن ابتدا توسط یک عضو واسط به نام فونداسیون تعدیل می شود، در سازه های فولادی نیز فولاد مستقیما روی بتن قرار نمی گیرد و تنش های آن ابتدا در المانی فولادی کاهش می یابد تا فونداسیون بتواند آن را تحمل نماید.



وظیفه بیس پلیت چیست؟

به صورت مختصر وظیفه صفحه ستون عبارت است از:

  1. بیس پلیت در واقع عضو واسط برای اتصال ستون به پی و افزایش سطح تماس ستون و فونداسیون است.
  2. بیس پلیت وظیفه تعدیل و توزیع نیروهای کششی، لنگری، خمشی، برشی و فشاری را بر عهده دارد.
  3. بیس پلیت در واقع وزن سقف را تحمل می‌ کند و باعث افزایش استحکام ساختمان می ‌شود.

انواع اتصال بیس پلیت

اتصال صفحه ستون معمولا به یکی از این دو روش انجام می‌شود:

  •  ستون و صفحه ستون‌ در محل کارگاه ساخته شده و توسط جوش نفوذی کاملا به هم متصل می‌شوند. سپس آن را به وسیله میلگرد انتظار خم شده که به آن بولت گویند، (میل مهارهایی که قبلا در پی تعبیه شده و به بیرون از پی ادامه دارد) به پی متصل می‌کنند.

این روش مناسب ساختمان‌های با تعداد زیادی ستون سبک و تیرهای برق است.

  • در این روش ستون و صفحه ستون به طور جداگانه نصب می‌شوند.

در این حالت، ابتدا صفحه ستون‌ در تراز مناسب قرار می‌گیرد، سپس ستون توسط نبشی‌های نگه‌دارنده یا ورق‌های اتصال به صفحه ستون متصل می‌شود.

این روش، در عمل به دلیل سهولت اجرا کاربرد بیشتری دارد.



بیس پلیت



اجرای بیس پلیت چگونه است؟

اجرای صفحه ستون از نکات حائز اهمیتی برخوردار است.

هرچند که کل مراحل در چند دقیقه انجام میشود ولی باید توجه داشت که قسمت اصلی در روند ساختمان سازی میباشد چرا که ستون ها بروی این صفحه اجرا میشود.

از آنجا که صفحه ستون جزو اعضای تأثیرگذار در امنیت ساختمان‌ ها هستند، در هنگام نصب و اجرای بیس پلیت باید به نکاتی توجه کرد که در اینجا به برخی از آن‌ ها اشاره می ‌کنیم:

  1. با توجه به محاسبات کارشناسانه مکان دقیق و معینی برای قرارگیری بیس پلیت تعیین می ‌شود و اجرای آن باید کاملاً دقیق و توسط نیروهای ماهر انجام گیرد.
  2. تعیین محل قرارگیری باید بعد از آکس بندی و ریسمان کشی انجام شود.
  3. نکته ‌ای که باید به آن توجه شود این است که عملیات دوغاب ریزی باید در یک مرحله و به ‌صورت پیوسته انجام شود و دمای آبی که مورد استفاده قرار می‌ گیرد باید کمتر از ۲۰ درجه سانتی‌ گراد باشد.
  4. باید دقت شود که سطوحی که قرار است در معرض گروت ریزی قرار بگیرند .کاملاً تمیز و بدون هر گونه آلودگی اعم از روغن یا گرد و خاک و غیره باشند.
  5. محل مورد نظر را حدود دو الی سه ساعت با آب پر می ‌کنند و قبل از گروت ریزی آب آن را خالی و سطوح را خشک می نمایند.
  6. وسط صفحه ستون یا بیس پلیت یک سوراخ تعبیه می‌ کنند تا هوا را عبور داده و برای عملیات هواگیری از آن استفاده شود. (به این عمل رگلاژ نهایی نیز می گویند که با تراز به صورت کاملا دقیق آکس ها را چک کرده و بیس پلیت را پیاده می کنیم)
  7. بعضی از انواع بیس پلیت ‌ها در کارخانه سازنده روی ستون جوش داده شده و نصب هستند و فقط نیاز است که از گروت استفاده شود و توسط بولت ‌ها به بتن یا فونداسیون متصل شوند. این روش اگر با دقت و صحیح انجام شود، کیفیت بسیار خوبی خواهد داشت.
  8. صفحه ستون‌ ها جزو قطعاتی هستند که در معرض رطوبت قرار دارند و اگر به‌ خوبی محافظت نشوند ممکن است دچار مشکل شوند.



بیس پلیت دکل مهاری

بیس پلیت دکل مهار یکی از متعلقات دکل های مهاری هست که شامل یک صفحه ورق آهنی با ضخامت ۶ میل می‌باشد.

اولین پایه های دکل بر روی آن قرار می‌گیرد و بعد دکل روی آن نصب می‌شود.

این صفحه که در زیر دکل قرار می‌گیرد برای نصب روی زمین، سازه های فونداسیون بتنی و نصب دکل روی پشت بام می‌باشد.

پارس دکل تولید کننده بیس پلیت دکل مهاری می‌باشد.



دکل مهاری



بیس پلیت برج نوری

ابعاد بیس پلیت براساس ابعاد دهانه پایینی برج روشنایی محاسبه میشود یعنی هرچه دهانه پایینی برج روشنایی بزرگتر باشد بیس پلیت هم شعاع بیشتری خواهد داست و بالعکس.

ضخامت بیس پلیت هم براساس وزن برج نوری تعیین میگردد یعنی هرچه سازه دارای ارتفاع بیشتر،ضخامت ورق بیشتر باشد در نهایت وزن بیشتری دارد. لذا میبایست بیس پلیت با ضخامت بیشتری طراحی نمود.

لچکی نیز به همین صورت طراحی میشود لچکی در واقع تکه های مثلثی شکل است که از یک ضلع به بیس پلیت و از ضلع دیگر به بدنه سازه جوشکاری میشود تا اتصال بیس پلیت به بدنه تقویت شده و برج روشنایی در برابر فشارها و تنش های متناوب تحمل بیشتری داشته باشد.



پارس دکل تولید کننده بیس پلیت برج نوری می‌باشد.

فونداسیون دکل مخابراتی

فونداسیون دکل مخابراتی

فونداسیون دکل مخابراتی

فونداسیون دکل مخابراتی، فونداسیون بخشی از عملیات عمرانی سایت های مخابراتی می باشد که بار و فشار وارده از نقاط مختلف دکل و تجهیزات، همچنین بارهای اضافی را به زمین منتقل میکند.

معمولا امکان واژگونی دکل ها در برابر باد، سیل، رانش و… وجود دارد. بنابراین بهتر است از فونداسیون دکل مخابراتی عمقی استفاده شود.

فونداسیون به قسمتی از سازه اطلاق می شود که به عنوان تکیه گاه وظیفه ی انتقال بار بین سازه و زمین را به عهده دارد.

این سازه می تواند ساختمان و یا انواع دکل باشد. مقاوم ترین نوع فونداسیون فونداسیون بتنی است .

فونداسیون دکل مخابراتی وظیفه ی انتقال بار سازه دکل را به زمین داشته و از تماس سازه دکل با عواملی که باعث پوسیدگی آن می شوند جلوگیری می کند.

نوع دیگر فونداسیون، فونداسیون پیش ساخته بتنی است که یکی از مقاوم ترین و مستحکم ترین انواع فونداسیون دانست.

این فونداسون به خصوص برای استفاده در مناطق زلزله خیز و برای استفاده به عنوان فونداسیون دکل مخابراتی بسیار مناسب هستند.

در ادامه به معرفی انواع فونداسیون ها خواهیم پرداخت.



فونداسیون دکل مخابراتی



فونداسیون دکل مخابراتی بتنی

اولین مرحله در اجرای فونداسیون، آماده سازی بستر خاکبرداری شده برای آرماتوربندی و صفحه گذاری می باشد که این امر توسط یک بتن با عیار سیمان کم به نام بتن مگر انجام می گیرد.

وظیفه بتن مگر پوشش دادن لایه‌های ناهموار و ایجاد یک فونداسیون مناسب بر روی زمین جهت جلوگیری از تأثیر زمین بر روی بتن اصلی سازه می باشد . ضخامت این بتن در حدود ۵ الی ۱۰ سانتیمتر است.

روی بتن مگر داخل پی را با تخته یا آجر و یا فلز قالب بندی می کنند و پس از آماده شدن قالب بتن ساخته شده را داخل قالب ریخته و خوب می کوبند و در واقع عمل پی ریزی انجام می شود.

پس از اینکه دانه های شن و ماسه در بتن کاملا به هم پیوسته و متراکم شدند ، بارگذاری روی فونداسیون بتنی می تواند انجام بگیرد اما باید توجه داشت که حداقل هفت روز از پس از عملیات پی ریزی باشد.

اگر بتن از نوع مسلح باشد، باید ابتدا میلگرد در قالب جاسازی شده ، سپس بتن ریزی انجام شود، از این فونداسیون در ساختمان های اسکلت فلزی استفاده می شود.

در دکل های کوچک بتن ریزی توسط دست و بدون ویبراتور و بتونر انجام می شود و کارگران به صورت تخمینی میزان شن و ماسه و سیمان و حتی عامل مؤثر بتن یعنی آب را تعیین و بتن را تهیه و آماده می کنند و بتن ریزی به صورت تکه تکه صورت می پذیرد.

پس از علامت گذاری و نقشه  بر طبق آکسی که در نقشه آورده شده، ریسمانی در یک آکس طولی و یک آکس عرضی می بندند طوری که دو ریسمان در محل قرار گیری بیس پلیتها کاملاً بر هم عمود باشند.

در این صورت ریسمان ها در وسط بیس بیلت به هم برخورد می کنند و در واقع ریسمان ها نقش تراز را ایفا می کنند.

بعد از عملیات بتن ریزی بیس پلیتها باز می شوند و دوباره ملات نرمه زیر آن می ریزند و توسط پیچها تراز می کنند که به این کار اصطلاحا عملیات هواگیری می گویند.

چنانچه هنگام بتن ریزی بتن کاملاً زیر پلیت را پر نشده باشد، با انجام عملیات هواگیری مشکل برطرف می شود.

فونداسیون پیش ساخته

فونداسیون دکل مخابراتی پیش ساخته بتنی به فونداسیونی گفته می‌شود که در کارخانه تولید شده و بعد از عمل آوری و آماده شدن به محل پروژه منتقل می‌شود.

یکی از چندین کاربرد آن استفاده در ساخت ساختمان‌های کوچک است که باعث افزایش سرعت و ارتقا کیفیت خصوصاً در مناطق دور افتاده و روستایی می‌شود.

‌فونداسیون دکل بار و فشار وارده از نقاط مختلف دکل و همچنین بارهای اضافی سازه را به زمین منتقل می‌کند. دکل‌های برق یا دکل‌های مخابراتی معمولا در معرض عوامل مختلف طبیعی همچون بادهای شدید و طوفان، سیل و گاها نشست زمین هستند به همین دلیل استفاده از فونداسیون پیش ساخته بتنی یک ضرورت محسوب می‌شود.

از انواع فونداسیون دکل مخابراتی می‌توان به فونداسیون منفرد (منوپل) و فنداسیون نواری یک طرفه یا دو طرفه اشاره کرد.



فونداسیون دکل مخابراتی





کاربردهای فونداسیون پیش ساخته

  • فونداسیون ساختمان
  • پایه و فونداسیون دکل مخابراتی
  • به عنوان پایه دوربین
  • پایه چراغ راهنمایی و رانندگی
  • پایه چراغ روشنایی



فونداسیون دکل مخابراتی

انواع فونداسیون دکل مخابراتی

  • فونداسیون رادیه (گسترده)

در صورتی که مقاومت خاک زمین حفاری شده مناسب نباشد، سطح آبهای زیر زمینی بالا بوده و یا اینکه بدلیل صخره ای و سفت بودن زمین امکان ادامه حفاری شمعی امکان پذیر نباشد، از فونداسیون رادیه استفاده میگردد.

  •  فونداسیون منفرد (شمعی یا عمقی)

یک شمع، عضو سازهای نسبتاً بلند و لاغر و ستون مانندی است که با قرار گرفتن در داخل خاک، وزن دکل را به خاک زیرین منتقل مینماید.

شمع در واقع همان ستون است که در داخل خاک مستقر شده است و بارهای وارده از دکل را در عمق خاک عبور داده و آنرا به خاک مقاومتر در عمق بیشتر منتقل می نماید.

سه نوع فونداسیون شمعی وجود دارد که شامل شمع کوبیدنی، شمع درجا ریخته شده و شمع کوبیده درجا ریخته شده است که عموما فونداسیون شمعی مورد استفاده در صنعت مخابرات از نوع شمع در جا ریخته شده میباشد.

  • فونداسیون نواری

این فونداسیون ها معمولا در ساختمان های آجری، در سطوح شیب دار در صورت لزوم پله ای مورد استفاده قرار می گیرند.

حداکثر عمق پی های نواری در حدود ۵۰ و عرض پی قدری بزرگتر از عرض دیوار روی آن می باشد.

بار دیوار و یا چند ستون را که در یک ردیف قرار دارند را به زمین منتقل می کنند.

مقطع آن ها می تواند به شکل مربع، مستطیل، ذوذنقه و یا پاشنه دار (شبیه T وارونه) باشد.

فنداسیون دکل مخابراتی نواری دو طرفه و نواری یک طرفه داریم که که نوع دو طرفه یا مشبک نسبت به نوع یک طرفه قوی تر است.



قالب بندی فونداسیون دکل مخابراتی

قالب فلزی

از قالب فلزی هم می توان برای کلاف تحتانی استفاده کرد ولی برای پروژه های کوچک مقرون به صرفه نیست. این قالب ها هم قبل بسته شدن روغن کاری می شوند ولی در اینجا جذب آب دیگر مد نظر نیست .

حالتی هم است که خاک منطقه به عنوان قالب عمل می کند در این موارد پی را به عرض و عمق مورد نظر کند بعد دیواره های پی را با پلاستیک می پوشانند و زمین خود نقش قالب را ایفا می کند و نیازی به قالب نیست و عایق بندی به علت این است .که آب بتن جذب نشده و نسبت آب به سیمان بتن تغییر نکند .

قالب آجری

قالب آجری بهترین حالات قالب بندی است.

زیرا بعد از بتن ریزی دوباره می توان از آجر ها استفاده کرد و همچنین شکل پذیری بالای آن قابلیت عمده ای برای قالب آجری به حساب می آید.

بدین ترتیب که به عرض مورد نظر همچنین ارتفاع در نظر گرفته شده برای فونداسیون یک دیوار آجری معمولاً ۲۰cm اجرا می کنند.

قسمتهای داخلی آن را با پلاستیک می پوشاند تا آب بتن توسط آجرها جذب شده هم آجرها بعداً.راحتر از بتن جذب شوند ولی برای کلافهای قایم و فوقانی از قالب آجری نمی توان استفاده کرد .

قالب تخته ای

قالب تخته ای بیشتر برای کلافهای قایم و فوقانی مورد استفاده قرار می گیرد و برای کلافهای تحتانی هم اگر مقرون به صرفه باشد و همچنین قالب تخته ای موجود باشد می توان استفاده کرد و تخته ها قبل از قالب بندی روغن کاری می شوند تا هم آب بتن توسط تخته ها جذب نشود هم قالب ها راحت تر از بنتن جدا شوند که همان کار پلاستیک در قالب آجری را انجام می دهد.



شرکت پارس دکل یکی از شرکت های فعال در زمینه تامین و نصب انواع دکل مخابراتی و فونداسیون می باشد.

پارس دکل آمادگی خود را به کارفرمایان عزیز در این راستا ارائه می کند. جهت کسب اطلاعات بیشتر در این خصوص می توانید با کارشناسان ما در این زمینه تماس بگیرید تا به بهترین شکل ممکن راهنمایی شوید.

ورق گالوانیزه

ورق گالوانیزه

ورق گالوانیزه

ورق گالوانیزه، گالوانیزه به منظور محافظت سطح فولاد موجود بر قطعات آهنی و فولادی در برابر خوردگی می باشد.

فرایند گالوانیزه گرم نوع خاصی از روش گالوانیزه است که در آن پوشش محافظ روی با غوطه ور کردن قطعه فولادی در یک حمام مذاب روی بر سطح آن اعمال می گردد.

پوشش روی به صورت مانعی در برابر خوردگی از فولاد محافظت می کند.

ورق گالوانیزه

این فرایند شامل چندین مرحله می باشد:

آماده سازی، تمیزکاری، اعمال فلاکس، گالوانیزه گرم، سرمایش و کنترل کیفیت.

هر مرحله از فرایند به گونه ای کنترل می شود که مجموعه ای از ضخامت پوشش مناسب، کیفیت، ظاهر و عملکرد بهینه مطابق با استاندارد بین المللی ASTM برخوردار باشد.

قطعات گالوانیزه شده به عنوان یک جایگزین مناسب و اقتصادی برای فولاد ضد زنگ محسوب شده و بخصوص برای کاربردهایی طراحی می شوند که نیاز به مقاومت خوردگی بالا و طولانی مدت مورد نیاز است.

الکترونگاتیویته بالاتر فلز روی نسبت به آهن سبب می شود که مقاومت به خوردگی سطح قطعه، حتی در صورت آسیب دیدن پوشش روی نیز ادامه پیدا کند.

این نوع محافظت در برابر خوردگی توسط پدیده اثر گالوانیکی یا خوردگی گالوانیکی انجام می گیرد که طی آن، روی با اکسیداسیون ترجیحی از آهن مجاور خود محافظت نموده و این محافظت تا تخلیه کامل روی ادامه می یابد.

هر چند که پوشش روی از فولاد گالوانیزه شده در برابر خوردگی محافظت می کند، اما به محض تماس قطعه گالوانیزه شده با سایر اجزای فلزی سازه، خطر خوردگی گالوانیکی با تشکیل یک زوج دوفلزی وجود خواهد داشت.

این زوج دوفلزی می تواند با تسریع خوردگی پوشش روی، فولاد گالوانیزه شده را تخریب کند.

جالب توجه است که آنچه خوردگی تخریبی را تعریف می کند، عمق خوردگی است و نه میزان سطح خورده شده.

شدت خوردگی دوفلزی تا حد زیادی به نوع و موقعیت فلز در تماس با فولاد گالوانیزه شده و به میزان کمتری نیز به مساحت سطح دو فلز در تماس با هم بستگی دارد.

ورق گالوانیزه

یک سطح کاتدی بزرگ در تماس با یک سطح آندی کوچک می تواند خوردگی روی را تا عمق بیشتری پیش ببرد.

به عنوان مثال، چنانچه یک پیچ از جنس روی در تماس با یک صفحه فولادی قرار گیرد، به دلیل مساحت سطی بالای فولاد (کاتد) نسبت به روی (آند)، خوردگی گالوانیکی روی بسیار شدید خواهد بود.

مثال دیگری از این نوع، تماس مستقیم بین روی و مس است که می تواند سبب خوردگی سریع روی شود، زیرا مس نسبت به روی بی اثرتر است.

چنانچه یک تماس الکتریکی میان این دو فلز برقرار شود، خوردگی دوفلزی اجتناب ناپذیر خواهد بود.

حتی بدون تماس الکتریکی نیز اگر دو فلز در محیطی قرار گیرند که آب از فلز بی اثر به سمت روی جریان داشته باشد، همچنان خطر خوردگی وجود خواهد داشت.

در این حالت، فلز بی اثرتر، مانند مس، به صورت جزئی در آب حل شده و همراه با جریان آب به سمت روی حرکت می کند.

چنانچه تماس میان دو فلز از این نوع ضروری باشد، باید با ایزوله کردن اتصالات و تنظیم جریان آب از قطعه گالوانیزه شده به سمت فلز بی اثر، از برقراری تماس الکتریکی میان دو فلز جلوگیری نمود.

میزان پیشروی خوردگی به محیط نیز بستگی دارد.

به عنوان مثال، خطر خوردگی یک فولاد گالوانیزه گرم شده در تماس با فلز آلومینیم و آلیاژهای آن در یک محیط اتمسفری معمولی بسیار کم است. اما اگر چنین سازه ای در آب تازه قرار گیرد، خوردگی متوسط رخ خواهد داد.

ورق گالوانیزه

غوطه وری همین سازه در آب دریا سبب خوردگی شدید پوشش روی و قطعه فولادی شده و در نتیجه چنین سازه ای در آب دریا باید قابل استفاده نیست.

کادمیم، منیزیم و آلیاژهای آن از جمله فلزاتی هستند که یک زوج دوفلزی مناسب با فولاد گالوانیزه شده تشکیل می دهند و در هوا، آب تازه، و حتی آب دریا، بدون خطر خوردگی قابل توجه پوشش روی و قطعه گالوانیزه شده قابل استفاده اند.

گالوانیزه پیوسته

گالوانیزه پیوسته، نوعی گالوانیزه گرم است به طور خاص جهت پوشش دهی ورق ها، نوارها و سیم های فولادی بکار برده می شود.
در این فرایند، ورق فولادی مانند یک روبان پیوسته از حمام تمیزکاری/گالوانیزه عبور می کند.
مراحل گالوانیزه پیوسته با روش معمول گالوانیزه گرم کمی متفاوت است؛ به این ترتیب که ابتدا ورق توسط یک محلول قلیایی، تمیز شده و پس از شستشو و خشک شدن، به داخل یک کوره آنیل با اتمسفر احیایی هدایت می شود تا به استحکام و شکل پذیری مناسب برسد.
عملیات حرارتی آنیل در دمای ۶۵۰oC یا بالاتر انجام شده و طی آن اکسیدها و آلودگی های بجامانده از ورق حذف می گردند.
سپس ورق با عبور از یک محفظه خلأ وارد حمام مذاب روی می شود تا از آلودگی و اکسیداسیون مجدد آن جلوگیری بعمل آید.
دمای ورق هنگام ورود به مذاب، حدود ۴۷۰ تا ۴۹۰oC است و دمای حمام مذاب نیز عموماً حدود ۴۶۵oC نگه داشته می شود.
بر خلاف فرایند معمول گالوانیزه گرم، زمان غوطه وری در گالوانیزه پیوسته بسیار کوتاه است (گاهی ۲ ثانیه) و نفوذ میان اتم های آهن و روی در همین زمان کوتاه رخ می دهد.
محصول این نفوذ، چندین لایه ترکیبات بین فلزی آهن-روی است که یک چسبندگی عالی میان سطح فلز و پوشش روی ایجاد می کند.
بیرونی ترین لایه این پوشش، همان روی خالص است که در نتیجه تنش های سطحی بین مذاب و قطعه تشکیل می گردد.
یک پوشش عاری از آلومینیم ترکیبات بین فلزی آهن- روی میان سطح فولاد و لایه بیرونی روی خالص تشکیل می دهد.
تشکیل این فازها یک چسبندگی قوی بین پوشش و فلز پایه برقرار می کند. اما ترکیبات بین فلزی آهن- روی بسیار ترد هستند و در حین شکل دهی ورق فولادی دچار ترک های برشی می شوند.
ورق گالوانیزه
بروز و رشد این ترک ها عامل اصلی پوسته ای شدن پوشش گالوانیزه است که نوعی عیب رایج در محصولات گالوانیزه شده بحساب می آید.
به منظور رفع تردی پوشش های گالوانیزه، درصد کمی آلومینیم به مذاب روی اضافه می شود.
افزودن آلومینیم به حمام گالوانیزه، با به تأخیر انداختن واکنش دهی میان روی و آهن از رشد سریع ترکیبات بین فلزی آهن- روی جلوگیری می کند.
بدین ترتیب، لایه بین فلزی نهایی بسیار نازک تر از پوشش عاری از آلومینیم بوده و داکتیتلیته پوشش نیز افزایش خواهد یافت. در نتیجه ورق گالوانیزه شده را می توان بدون خطر جدایش پوشش یا تشکیل ترک های برشی به انواع شکل های پیچیده شکل دهی نمود.
درصد آلومینیم حمام های گالوانیزه پیوسته عموماً در حد ۰/۱۵ تا ۰/۱۹% نگهداشته می شود، اما برخی از گالوانیزه کنندگان از مقادیر بالاتر آلومینیم (۰/۲۰ تا ۰/۲۵ درصد) نیز استفاده می کنند.
هر چند که افزودن آلومینیم سبب بهبود شکل پذیری ورق گالوانیزه شده می گردد، اما تأثیر آن بر سایر خواص محصول چندان چشمگیر نیست.
به عنوان مثال، مقاومت به خوردگی حجمی ماده تحت تأثیر قرار نگرفته و با وجود اینکه سایر خواص، مانند لحیم کاری، جوشکاری نقطه ای، و مقاومت به زنگ سفید تا حدی تحت تأثیر قرار می گیرند، اما بهبود شکل پذیری ورق گالوانیزه شده از نظر تولیدکنندگان همچنان به عنوان یک ویژگی بسیار مطلوب بر سایر خواص ماده برتری دارد و با توجه به کاربرد این ورق ها، افت نسبی سایر خواص قابل چشمپوشی است.
بدون حضور آلومینیم، ترکیب بین فلزی FeZn۷ پایدارترین فازی است که بلافاصله بعد از تماس آهن و روی تشکیل می شود. اما با توجه به اینکه آلومینیم، در مقایسه با روی، تمایل بسیار بیشتری به واکنش دهی با آهن دارد، یک لایه بین فلزی آهن- آلومینیم Fe۲Al۵ به طور ترجیحی ساخته می شود.
ورق گالوانیزه
این لایه بسیار نازک، مانند یک مانع عمل کرده و واکنش دهی بین آهن و روی را به تأخیر می اندازد. در همان زمان کوتاه ۲ تا ۴ ثانیه ای که فلز در مذاب روی غوطه ور است، یک لایه نازک از آلیاژ Fe۲Al۵-xZnx روی این لایه مانع تشکیل می گردد که حاوی حدود ۴۵% آلومینیم، ۳۵% آهن، و ۲۰ تا ۳۵% روی است. نرخ رشد این لایه به خواص نفوذی روی از لایه مانع بستگی دارد. در نتیجه، رشداین لایه نسبت به یک سیستم عاری از آلومینیم بسیار کندتر است. ریزساختار این لایه آلیاژی سه تایی آهن- روی- آلومینیم که با حضور آلومینیم در مذاب روی به وجود می آید در شکل ۲(b) نشان داده شده است.
نکته جالب توجه که در حین آنالیز پوشش گالوانیزه شده حاوی آلومینیم دیده می شود این است که درصد این عنصر در پوشش بین ۰/۲۵ تا ۰/۴% بوده و این مقدار بسیار بالاتر از غلظت کلی آلومینیم در حمام مذاب است.
به نظر می رسد که آلومینیم با ورود آهن به داخل مذاب، روی سطح آن انباتشه می شود. تمایل شدید آلومینیم به آهن باعث خروج مقدار زیادی از آلومینیم همراه با ورق و به صورت یک لایه مانع با ترکیب Fe۲O۵ می گردد. با توجه به اینکه ضخامت این لایه به جرم ورق بستگی ندارد، یک پوشش نازک تر حاوی غلظت بیشتری از عنصر آلومینیم خواهد بود. بنابراین، یک ورق سبک با مساحت سطحی بالا نسبت به یک قطعه فولادی بزرگ حاوی پوشش ضخیم تر، آلومینیم بیشتری دارد.

دکل انتقال پارس دکل

انواع دکل انتقال پارس دکل

انواع دکل انتقال پارس دکل

انواع دکل انتقال پارس دکل: دکلهای انتقال نیرو به دو دسته‎ی دکلهای مشبک (لتیس=Lattice) و دکلهای تلسکوپی (تک پایه) تقسیم می‎شوند.

دکلهای تلسکوپی زیباتر هستند و جای کمتری می‎گیرند و در وسط بلوارها قابل نصب می‌باشند.

دکلهای لتیس بزرگتر، قویبرج‌های روشنایی، معمولا برای روشنایی محوطه‌های بزرگ مانند استادیوم‌ها، پارک‌ها، بوستان‌ها، تفرجگاه‌ها، میادین، خیابان‌ها، محوطه‌ی ساختمان‌هایی نظیر بیمارستان‌ها، ساختمان‌های دولتی و کارخانجات و شرکت‌ها، میادین، فرودگاه‌ها، استادیوم‌ها، پایانه‌ها، تقاطع‌ها ، پل‌ها و … استفاده می‌شوند.

تکنولوژی چندان پیچیده‌ای ندارند و شرکت‌های داخلی می‌توانند برابر استانداردها نمونه‌های مختلف آن را تولید کنند.

پخش نور گسترده و یکنواخت، بدون خیرگی، به سبب ارتفاع زیاد برج‌ها، از مزایای آنهاست.

دکل مشبک

تولید انواع دکل در کارخانه پارس دکل

گاهاً روی این پایه‌ها از سیستم مکانیزه فرود و صعود سبد پروژکتور استفاده می‌شود که به وسیله‌ی آن می‌توان پروژکتورها را بالا و پایین برد و این تکنولوژی، سرویس و نگهداری برج را آسان و ارزان می‌نماید.

زیرا برای تعمیر و نظافت پروژکتور و یا تعویض لامپ‌ها، دیگر نیاز به جرثقیل نبوده و تعمیرکار به آسانی می تواند به کمک سیستم کنترل میکروپروسسوری نصب شده در داخل بدنه‌ی برج روشنایی (نورانی)، اقدام به تعویض لامپ‌ها و یا تعمیر پروژکتورها نماید.

ارتفاع این برج‌ها می‌تواند بسته به کاربرد آنها متفاوت باشد، ارتفاع‌های ۱۲ تا ۳۰ متر بیشتر رایج است.

بدنه‌ی اصلی برج، به صورت هرمِ ناقص، با توجه به ارتفاع، ۶، ۸، ۱۲، ۱۴ و ۱۶ وجهی ساخته می‌شود و به ترتیب قطر بدنه از بالا به پایین تغیر می‌نماید. پوشش بدنه گالوانیزه است.

تعداد پروژکتورهای قابل نصب روی برج روشنایی تلسکوپی از ۴، ۶، ۸، ۱۲، ۱۶، ۲۴ تا ۳۰ دستگاه متغیر بوده و می‌توان از انواع پروژکتورهای روشنایی ۱×۴۰۰ وات، ۲×۴۰۰ وات، ۱×۱۰۰۰ وات و ۲×۱۰۰۰ وات استفاده نمود.

گاهی سیستم‌های کنترل و فرمان، مدارهای حفاظتی و… در تابلویی مجزا در داخل بدنه‌ی برج‌های روشنایی تلسکوپی نصب می‌شود که موجب ایمنی بیشتر و اشغال فضای کمتر می‌گردد.

برای اینکه وسایل پرنده، مانند هواپیما و هلیکوپتر، بتوانند برج را ببینند، در بالای برج یک چراغ اعلام خطر نصب می‌شود.

نصب میله‌ی برقگیر در نوک برج، اجزای الکتریکی و الکترونیکی برج را در برابر صاعقه، رعد و برق و ابرهای باردار محافظت می نماید.

در برخی برج‌های نوریِ تلسکوپی، سیستم صعود و فرود سبد پروژکتور به گونه‌ای طراحی می‌گردد و از قطعاتی استفاده می‌گردد که از ایمنی و حفاظت بالایی برخوردار باشند.

مانند استفاده از موتور گیربکس دوبل، مدار کنترل و فرمان مناسب با قطعات مرغوب، سیستم قفل اینتر لاک اتوماتیک و…دکل‌های تلسکوپی متحرک (سیار) برای مقاصد نظامی و امدادرسانی و مخابراتی کاربرد دارند که این مدل از دکل‌ها نیز در ایران تولید می‌شود.

دکل تلسکوپی

تولید انواع دکل در کارخانه پارس دکل

انواع دکلهای انتقال نیرو از نظر کاربرد:

دکلهای آویزی (Suspension Towers):

هر گاه مسیر خط انتقال نیرو مستقیم باشد و یا انحرافات ناچیزی داشته باشد از دکلهای آویزی استفاده می‎گردد.

به این نوع دکلها بدلیل قرار گرفتن در مسیر مستقیم، دکلهای عبوری (Tangent) نیز گفته می‌شود.

دکلهای زاویه (Tension Towers):

گاهی اوقات لازم است مسیر خط به چپ یا راست منحرف گردد.

به عنوان مثال اگر در مسیر کوهستانی برج‌گذاری انجام شود، مسیر دارای پیچ و خم می‌باشد که در آنجا مجبوریم مسیرها را بصورت خطوط شکسته به هم متصل کنیم.

این دکلها از لحاظ بارگذاری و آهن‌آلات مصرفی نسبت به دکلهای میان مسیری (Suspension) سنگین‌تر می‌باشند.

لازم به ذکر است، دکلهای انتهایی (Terminal Tower) که در انتهای خط انتقال یا مناطق خاص استفاده می‌گردد، بدلیل تحمل نیروهای یکطرفه، از نوع دکلهای کششی (Tension Towers) با بیشترین زاویه می‌باشند.

دکل‌های انتقال برق تلسکوپی:

ساختار دکل‌های برق تلسکوپی، شبیه پایه‌های روشنایی تلسکوپی است.

نمونه‌ای از این دکل‌ها در یک خط چهار مداره‌ی ۱۳۲ کیلوولت، برای نخستین بار در سال ۱۳۸۶ در خوزستان استفاده شد.

مزیت این دکل‌ها به دکل‌های مشبکِ خرپایی محیطی، اِشغال فضای بسیار کمتر است. به طوری که یک دکل تلسکوپی برای خط انتقال ۴۰۰ کیلولت، با ارتفاع ۵۰ متر، برای استقرار تنها به ۳ متر مربع فضا نیاز دارد، اما یک دکل خرپایی مشابه، نیاز به ۱۲۵ متر مربع فضا خواهد داشت.

این ویژگی دکل‌های تلسکوپی باعث می‌شود در شهرها، که فضا کمتر و قیمت زمین بسیار بیشتر است، دکل‌های تلسکوپی گزینه‌ی اول برای خطوط انتقال نیروی درون شهری باشند.
